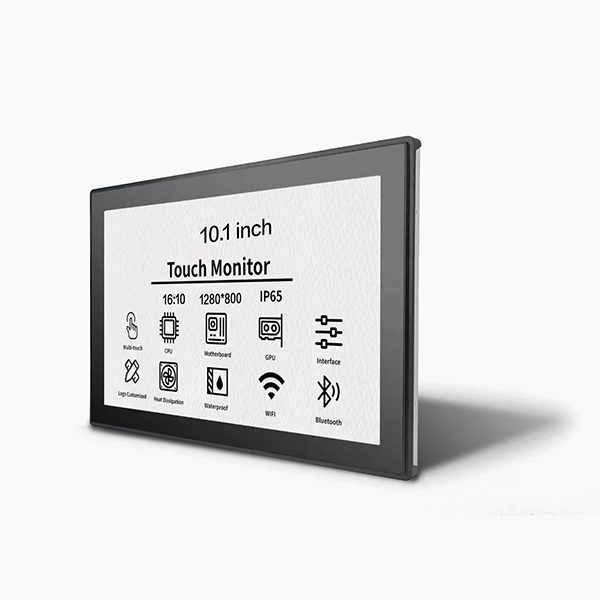

10,1-дюймовый сенсорный монитор с открытой рамкой

Введение продукта

Общественные зарядные устройства для электромобилей работают на открытом воздухе под прямыми солнечными лучами, дождем, пылью и при перепадах температур отот -30°С до +80°С. Дисплеи потребительского уровня в таких условиях выходят из строя — они выцветают при ярком свете, тормозят при сильном холоде и протекают, когда дождь попадает на переднюю панель. Наш10,1-дюймовый монитор с открытой рамкойсоздан, чтобы выдерживать такие реальные условия, особенно для зарядных станций переменного и постоянного тока.

Монитор выполняет все основные функции HMI для зарядки: выбор сеанса, аутентификацию RFID, сканирование QR-кода, подтверждение оплаты, считывание мощности в реальном времени, индикацию неисправностей и удаленную диагностику. Для коммерческих сетей зарядки он также поддерживает воспроизведение рекламы в периоды простоя. Мы поставляли этот дисплей производителям зарядной инфраструктуры по всей Европе и Азии для использования как на улицах, так и на шоссе.

В отличие от дисплеев потребительского уровня, 10,1-дюймовый сенсорный монитор с открытой рамкой спроектирован для непрерывной и бесперебойной работы. IPS-панель промышленного класса отличается сверхширокими углами обзора, низким энергопотреблением и длительным сроком службы. Мультитач-сенсор PCAP обеспечивает плавное управление жестами и предлагает дополнительные функции, такие как касание в перчатках, водонепроницаемая сенсорная настройка и обработка поверхности, защищающая от отпечатков пальцев. Металлическая конструкция с открытой рамой поддерживает встроенный монтаж спереди или сзади и обеспечивает превосходное рассеивание тепла, что упрощает интеграцию в зарядные шкафы.

Для эксплуатации на открытом воздухе в суровых условиях продукт предлагает несколько вариантов модернизации, включая широкий диапазон рабочих температур (от -30°С до +80°С), оптическое склеивание, защитное стекло, устойчивое к ультрафиолетовому излучению, ударопрочность IK, антибликовое (AG) и антибликовое (AR) покрытия, опцияIP65водонепроницаемая передняя панель, оптимизация ЭМС и антивибрационная конструкция. Эти усовершенствованные конфигурации гарантируют надежную работу при воздействии прямых солнечных лучей, дождя, пыли и экстремальных колебаний температуры.

Ключевые характеристики

Размер: 10,1 дюйма

Панель: промышленный IPS TFT LCD

Разрешение: 1280×800 (настраиваемое)

Сенсорный: проекционно-емкостный мультитач

Твердость поверхности: 7H

Яркость: 300-1000 нит опционально

Установка: Открытая рама

Срок службы светодиодов: более 50 000 часов

Типичные применения

Дисплей зарядной станции служит основным интерактивным интерфейсом между пользователями и зарядным оборудованием, и каждое сенсорное действие напрямую влияет на удобство работы пользователя.

Наш 10,1-дюймовый сенсорный монитор с открытой рамкой идеально подходит для следующих приложений: выбор сеанса зарядки, аутентификация пользователя, интерфейс сканирования QR-кода, работа RFID-карты, подтверждение мобильных платежей, мониторинг состояния зарядки, отображение энергопотребления, интерфейс диагностики неисправностей, интерфейс удаленного обслуживания, а также рекламное и информационное вещание.

Даже после миллионов сенсорных операций дисплей сохраняет исключительно высокую скорость отклика, что делает его идеальным выбором для необслуживаемой общественной инфраструктуры зарядки.

Предназначен для круглосуточного уличного оборудования.

Гибкая настройка для OEM-проектов

У каждого клиента есть уникальные механические и электрические требования, и мы предлагаем комплексные услуги по индивидуальной настройке:

Требования к установке зарядного устройства для электромобилей

Важные аспекты проектирования дисплеев зарядных устройств для электромобилей

В отличие от внутренних сенсорных мониторов, дисплеи зарядных станций работают в уникальных полевых условиях, которые напрямую влияют на доверие пользователей и доходы операторов.

Читаемость при солнечном свете:Стандартные дисплеи с яркостью 300 нит не читаются на открытом воздухе. Мы предлагаем панели яркостью 1000-1500 нит с оптическим склеиванием и антибликовым покрытием для сохранения видимости под прямыми солнечными лучами. Без них пользователи не смогут прочитать QR-коды или подтвердить оплату, что приведет к прекращению сеансов зарядки.

Экстремальные температуры:Зарядные устройства работают в пустынях и высокогорных регионах. Нашот -30°С до +80°ССертифицированные компоненты гарантируют, что время отклика ЖК-дисплея и чувствительность к касанию остаются постоянными круглый год. Отсутствие задержки пикселей зимой; Летом нет перегрева.

Попадание дождя и пыли: IP65Переднее уплотнение предотвращает попадание воды во время уборки из шланга и сильного дождя. Без надлежащего уплотнения влага в течение нескольких месяцев приводит к дрейфу сенсорного экрана и расслоению ЖК-дисплея.

Работа с перчатками:Водители электромобилей в холодную погоду носят перчатки. Наша прошивка PCAP настроена как на касание голыми пальцами, так и на касание в перчатках без ущерба для чувствительности в любом из режимов.

Вандалоустойчивость:Для общественных станций, оставленных без присмотра, защитное стекло с рейтингом IK устойчиво к ударам при падении рукояток для зарядки и преднамеренному вмешательству.

Срок службы:Зарядные станции имеют цикл развертывания более 10 лет. В наших дисплеях используются компоненты промышленного класса, рассчитанные на непрерывную эксплуатацию вне помещений, что позволяет избежать преждевременных затрат на замену для операторов инфраструктуры.

Почему стоит сотрудничать со SKY-TDM?

Мы обладаем обширным отраслевым опытом поставок сенсорных дисплеев для зарядных станций электромобилей, промышленной автоматизации, медицинского оборудования и терминалов самообслуживания. Все основные производственные процессы, включая сенсорное ламинирование, оптическое соединение и окончательные испытания на старение, выполняются собственными силами. Перед отправкой каждое устройство должно пройти строгие испытания на циклическое воздействие высоких и низких температур, вибрацию и постоянное старение. Кроме того, наша команда обеспечивает комплексную инженерную поддержку на протяжении всего процесса: от проверки прототипа до серийного производства.

Надежное качество

Каждый монитор проходит строгую проверку качества перед отправкой, включая ряд проверок, таких как сенсорная калибровка, проверка дисплея, испытание на старение, испытание на вибрацию, функциональная проверка и проверка упаковки, чтобы гарантировать целостность конечной поставки.

Часто задаваемые вопросы

Вопрос 1: Можно ли настроить этот 10,1-дюймовый сенсорный монитор с открытой рамкой в ​​соответствии с корпусом нашей зарядной станции?

А: Да. Мы предоставляем комплексные услуги по индивидуальной настройке OEM и ODM, включая размеры, методы монтажа, интерфейсы, яркость и сенсорные характеристики.

В2: Подходит ли этот 10,1-дюймовый сенсорный монитор с открытой рамкой для использования на открытом воздухе?

А: Да. Для зарядных станций на открытом воздухе мы предлагаем дополнительные ЖК-дисплеи высокой яркости, оптическое соединение, антибликовое стекло, защиту от ультрафиолета и передние панели со степенью защиты IP65.

Вопрос 3. Могут ли пользователи управлять сенсорным экраном в перчатках?

А: Да. Наши проекционные емкостные сенсорные панели могут быть специально оптимизированы для работы в перчатках.

В4: Поддерживаете ли вы дисплеи, читаемые при солнечном свете?

А: Да. В зависимости от требований проекта мы предлагаем варианты дисплеев с уровнем яркости до1000-1500 нит.

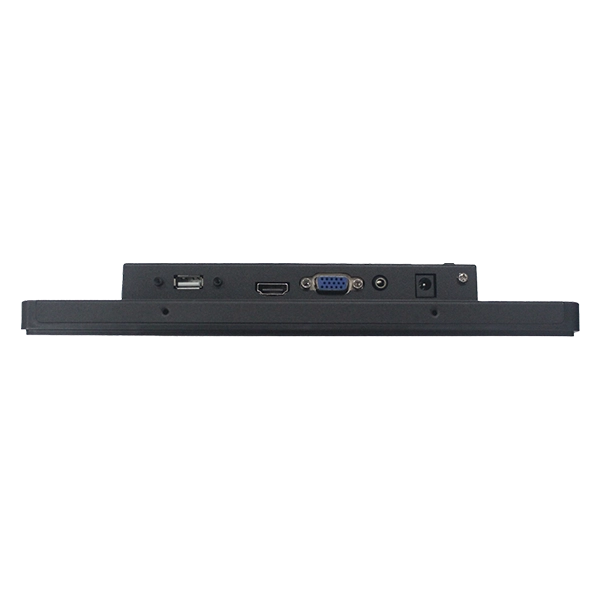

В5: Какие видеоинтерфейсы доступны?

О: Общие интерфейсы включают HDMI, VGA, DP, DVI и USB Touch. Также поддерживаются индивидуальные интерфейсы.

В6: Может ли монитор работать непрерывно?

А: Да. Этот монитор предназначен для надежной круглосуточной промышленной эксплуатации.

В7: Какие сертификаты вы можете поддержать?

Ответ: Продукты могут быть разработаны в соответствии с CE, RoHS, REACH и другими нормативными требованиями, специфичными для конкретного проекта.

В8: Можете ли вы настроить защитное стекло с нашим логотипом?

А: Да. Мы предлагаем варианты индивидуальной настройки, включая шелкографию, печать логотипа, черные рамки и индивидуальную графику.

В9: Каков ваш минимальный объем заказа (MOQ)?

Ответ: Стандартные модели поддерживают заказы небольших объемов, в то время как OEM-проекты оцениваются на основе конкретных требований к индивидуальной настройке.

В10: Предоставляете ли вы техническую поддержку на этапе разработки?

А: Да. Наша команда инженеров обеспечивает всестороннюю поддержку на протяжении всего процесса: от концептуального проектирования и прототипирования до серийного производства.

Связаться с нами

Если вам нужен индивидуальный10,1-дюймовый сенсорный монитор с открытой рамкой, пожалуйста, не стесняйтесь обращаться к нам.

Укажите следующие конкретные требования: разрешение, яркость, тип сенсорного экрана, тип интерфейса, монтажные размеры, применение внутри/на открытом воздухе, целевые сертификаты и предполагаемый годовой объем.

Наши инженеры предоставят профессиональные технические рекомендации, чертежи продуктов и конкурентоспособные цены, чтобы помочь ускорить разработку вашего продукта.
