Современное промышленное оборудование в значительной степени зависит от высокопроизводительных систем отображения, предоставляющих операторам четкую, стабильную информацию в режиме реального времени. Однако разные ЖК-панели часто используют разные интерфейсы связи, что создает проблемы совместимости при обновлении оборудования, системной интеграции и проектах замены дисплеев. АнПлата преобразования сигналов LVDS в TTLобеспечивает эффективное решение путем преобразования сигналов LVDS в выходные сигналы TTL/RGB, позволяя инженерам подключать передовые системы управления к существующим TFT-ЖК-панелям на основе TTL.
В этой статье объясняется, как работает плата преобразования сигналов LVDS в TTL, почему она важна для промышленного применения, какие проблемы она решает и как производители могут выбрать надежное решение для преобразования. Имея профессиональный опыт работы с промышленными дисплеями, SKY-TDM предлагает индивидуальные преобразовательные платы, предназначенные для стабильной работы, длительного срока службы и гибкой интеграции.
| Раздел | Основная тема | Цель |
|---|---|---|
| Основы интерфейса дисплея | Понимание технологий LVDS и TTL | Помогите инженерам определить требования совместимости |
| Технология преобразования | Методы обработки и передачи сигналов | Объясните, как преобразование улучшает соединение с системой |
| Промышленные преимущества | Надежность, гибкость и снижение затрат | Решайте практические инженерные задачи |
| Руководство по выбору | Важные технические факторы | Поддержка принятия более эффективных решений о покупке |
В промышленных системах отображения совместимость связи между главным контроллером и ЖК-панелью является одним из наиболее важных факторов, влияющих на производительность продукта. Разные поколения технологий отображения могут использовать разные стандарты сигналов. Многие современные промышленные компьютеры и встроенные контроллеры имеют выходы LVDS, в то время как некоторым существующим ЖК-панелям TFT по-прежнему требуются входы TTL/RGB.
LVDS (дифференциальная сигнализация низкого напряжения) широко используется в промышленных дисплеях, поскольку обеспечивает высокоскоростную передачу данных с уменьшенными электромагнитными помехами. Он передает данные изображения посредством дифференциальных сигналов, что делает его пригодным для приложений, требующих стабильной работы в течение длительного времени.
Интерфейсы дисплея TTL (транзисторно-транзисторная логика) используют параллельную передачу данных RGB. Хотя технология TTL старше по сравнению с LVDS, многие промышленные ЖК-модули продолжают использовать интерфейсы TTL из-за их простой структуры и совместимости с конкретными контроллерами дисплея.
Разница между этими двумя технологиями интерфейса создает общую инженерную проблему: как соединить источник сигнала LVDS с ЖК-панелью TTL без перепроектирования всей системы отображения. Именно здесь важным компонентом становится плата преобразования сигналов LVDS в TTL.

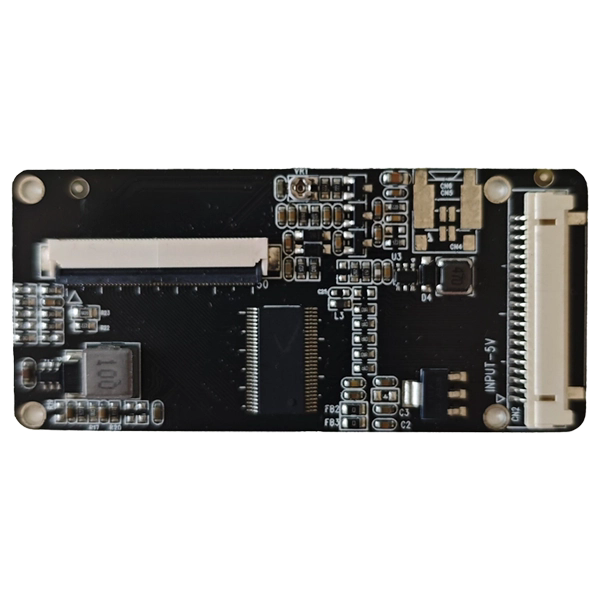

Плата преобразования сигналов LVDS в TTL работает как промежуточное интерфейсное устройство между источником выходного сигнала LVDS и панелью дисплея входного TTL. Плата принимает высокоскоростные дифференциальные сигналы LVDS, обрабатывает данные через внутреннюю схему преобразования и выводит параллельные сигналы TTL/RGB, совместимые с ЖК-панелью.
Процесс конвертации обычно включает в себя несколько ключевых этапов:
| Этап обработки | Функция |
|---|---|
| Прием сигнала LVDS | Получает дифференциальные сигналы изображения от главного контроллера или промышленного компьютера. |
| Декодирование сигнала | Преобразует сериализованные данные LVDS в данные параллельного отображения RGB. |
| Регулировка времени | Соответствует требованиям синхронизации ЖК-дисплея, включая тактовую частоту, синхронизацию и сигналы данных. |
| Передача выходного сигнала TTL | Отправляет преобразованные сигналы RGB на TTL-совместимые ЖК-панели TFT. |
Правильно спроектированная плата преобразования должна поддерживать целостность сигнала на протяжении всего процесса. Плохая конструкция преобразования может вызвать такие проблемы, как мерцание изображения, неправильные цвета, нестабильный вывод изображения или полный сбой связи.
СКАЙ-ТДМ разрабатывает решения для промышленных дисплеев, включая платы преобразования сигналов LVDS в TTL, которые ориентированы на стабильную передачу, оптимизированную конструкцию схемы и совместимость с различными приложениями TFT LCD.
Многие производители оборудования сталкиваются с трудностями при обновлении существующих продуктов или замене снятых с производства ЖК-модулей. Полная переработка аппаратной системы может потребовать значительных инженерных ресурсов и увеличить затраты на разработку.
Плата преобразования сигналов LVDS в TTL помогает решить следующие распространенные проблемы:
Для OEM-производителей, производителей медицинского оборудования, компаний по автоматизации и разработчиков встраиваемых систем технология преобразования интерфейса предоставляет практический метод продления жизненного цикла продуктов при сохранении надежной работы дисплея.
| Особенность | Инженерное преимущество |
|---|---|
| Проектирование промышленных печатных плат | Повышает долговечность и стабильность для долгосрочной эксплуатации. |
| Высокая целостность сигнала | Уменьшает искажения изображения и ошибки передачи. |
| Оптимизация ЭМС | Минимизирует электромагнитные помехи в промышленных условиях. |
| Гибкая поддержка интерфейса | Поддерживает различные требования к ЖК-панелям. |
| Возможность индивидуальной разработки | Позволяет настраивать разъемы, прошивку и электрические параметры. |
В промышленных условиях часто требуется, чтобы компоненты дисплея работали непрерывно при изменениях температуры, электрических помехах и механической вибрации. Поэтому конверсионные платы должны разрабатываться с учетом основных потребительских требований.
СКАЙ-ТДМ специализируется на решениях для отображения промышленного уровня с возможностью настройки различных интерфейсов ЖК-дисплея, разрешений, конфигураций разъемов и требований приложений.
Спрос на надежные решения для отображения информации в различных отраслях продолжает расти. По мере того как производители оборудования модернизируют свою продукцию, необходимость подключения современных контроллеров к существующим ЖК-модулям становится все более актуальной. Плата преобразования сигналов LVDS в TTL обеспечивает гибкость, необходимую для многих промышленных приложений отображения.
Следующие отрасли обычно получают выгоду от этой технологии:
| Область применения | Требования к дисплею | Роль платы преобразования LVDS в TTL |
|---|---|---|
| Оборудование промышленной автоматизации | Стабильный вывод изображения, длительное время работы, высокая надежность | Соединяет промышленные контроллеры с дисплеями оператора на базе TTL. |
| Медицинское оборудование | Четкое качество изображения и стабильная производительность | Поддерживает обновление дисплея без изменения всей конструкции системы. |
| Транспортные системы | Устойчивость к вибрации и воздействию окружающей среды | Поддерживает надежную связь между блоками управления и экранами. |
| Встроенные системы | Компактный дизайн и гибкая интеграция | Обеспечивает совместимость интерфейсов между различными аппаратными платформами. |
| Терминалы самообслуживания | Непрерывная работа и удобный интерфейс | Обеспечивает эффективную замену и обслуживание дисплея. |
Для производителей оборудования замена дисплея не всегда так проста, как выбор новой ЖК-панели. Различные панели могут иметь разные форматы сигналов, определения контактов, параметры синхронизации и требования к напряжению. Плата преобразования действует как мост между различными технологиями, помогая инженерам избежать ненужной работы по перепроектированию.
Например, в проектах промышленной автоматизации контроллер уже может обеспечивать выход LVDS, тогда как выбранный TFT-дисплей требует входа TTL. Вместо замены аппаратного обеспечения контроллера инженеры могут интегрировать плату преобразования сигналов LVDS в TTL для быстрого и эффективного достижения совместимости.
Выбор правильной платы преобразования требует тщательной оценки технических характеристик. Подходящее решение должно не только преобразовывать сигналы, но также обеспечивать долговременную надежность и совместимость со всей системой отображения.
Перед покупкой следует учитывать следующие факторы:
| Фактор выбора | Важные соображения |
|---|---|
| Совместимость ЖК-панелей | Подтвердите поддерживаемую модель ЖК-дисплея, разрешение, тип интерфейса и формат сигнала. |
| Тип входного сигнала | Проверьте конфигурацию канала LVDS, уровень напряжения и требования к передаче. |
| Выходной интерфейс | Убедитесь, что выходной сигнал TTL/RGB соответствует определению разъема ЖК-панели. |
| Требования к питанию | Проверьте характеристики рабочего напряжения и потребляемой мощности. |
| Условия окружающей среды | Учитывайте температурный диапазон, виброустойчивость и среду применения. |
| Поддержка настройки | Выбирайте поставщиков, способных адаптировать параметры аппаратного и программного обеспечения. |
Распространенной ошибкой при интеграции системы является выбор платы преобразования только по внешнему виду разъема. Два дисплея могут использовать одинаковые разъемы, но иметь совершенно разные электрические характеристики. Неправильное сопоставление может привести к нестабильному изображению, ненормальным цветам или повреждению оборудования.
Профессиональные поставщики, такие как SKY-TDM, предоставляют техническую поддержку, чтобы помочь клиентам найти подходящие решения для преобразования в соответствии со спецификациями их дисплеев и требованиями проекта.
При проектировании или модернизации системы отображения инженеры могут рассмотреть возможность прямого подключения контроллера к совместимой ЖК-панели или использования решения для преобразования сигнала. Понимание различий помогает производителям принимать более обоснованные решения.
| Элемент сравнения | Прямое подключение ЖК-дисплея | Плата преобразования сигналов LVDS в TTL |
|---|---|---|
| Гибкость оборудования | Ограничено соответствующими типами интерфейсов | Поддерживает соединение между различными интерфейсами |
| Обновление продукта | Может потребоваться замена контроллера | Позволяет существующему оборудованию продолжать работу |
| Стоимость разработки | Выше, если требуется редизайн | Ниже, поскольку существующие системы можно использовать повторно. |
| Инженерное время | Более длительный цикл разработки | Более быстрый процесс интеграции |
| Область применения | Подходит для новых систем согласования | Идеально подходит для модернизации и индивидуальных проектов |
Для новых продуктов с полностью согласованными компонентами подходящим вариантом может быть прямое соединение. Однако для модернизации оборудования, проектов замены и индивидуальных промышленных применений плата преобразования сигналов LVDS в TTL обеспечивает большую гибкость.
Эта технология особенно ценна, когда производителям необходимо сохранить существующую структуру продукта, одновременно улучшая характеристики дисплея или продлевая срок службы оборудования.
Плата преобразования сигналов LVDS в TTL — это электронное интерфейсное устройство, которое преобразует сигналы дисплея LVDS в сигналы TTL/RGB. Он позволяет контроллерам вывода LVDS взаимодействовать с TTL-совместимыми ЖК-панелями.
В промышленном оборудовании часто используются технологии отображения разных поколений. Платы преобразования решают проблемы совместимости между контроллерами и ЖК-панелями, сокращая требования к перепроектированию и повышая гибкость системы.
Нет. Различные ЖК-панели имеют разное разрешение, временные параметры, определения разъемов и электрические требования. Подходящая плата преобразования должна соответствовать конкретной модели дисплея и техническим характеристикам системы.
Неправильное соответствие может привести к мерцанию экрана, потере цветов, ненормальному отображению изображения, нестабильной работе или возможному повреждению подключенных компонентов. Перед установкой необходима надлежащая техническая проверка.
Да. SKY-TDM поддерживает индивидуальные решения для промышленных дисплеев в соответствии с требованиями заказчика, включая конфигурацию интерфейса, совместимость с ЖК-дисплеем и настройки для конкретного приложения.
Эта технология широко используется в промышленной автоматизации, медицинском оборудовании, транспортных системах, встраиваемых устройствах, панелях управления и других приложениях, требующих надежной интеграции дисплеев.
Плата преобразования сигналов LVDS в TTL играет важную роль в решении проблем совместимости дисплеев в современных промышленных системах. Преобразуя сигналы LVDS в выходы TTL, он позволяет производителям подключать оборудование разных поколений, упрощать модернизацию продуктов, снижать затраты на разработку и повышать гибкость системы.
Для инженеров, работающих с промышленным оборудованием, выбор правильного решения по преобразованию требует тщательного рассмотрения характеристик ЖК-дисплея, совместимости сигналов, операционной среды и требований к настройке. Надежная плата преобразования должна обеспечивать стабильную передачу, высокую совместимость и долгосрочную работу.
СКАЙ-ТДМспециализируется на решениях для промышленных дисплеев и предоставляет надежные продукты для преобразования сигналов LVDS в TTL, предназначенные для различных требований применения. Благодаря профессиональному техническому опыту и возможностям индивидуальной поддержки SKY-TDM помогает клиентам добиться эффективной и стабильной интеграции дисплеев.
Если вы ищете надежную плату преобразования сигналов LVDS в TTL для вашего проекта промышленного дисплея, SKY-TDM может предоставить профессиональную помощь и индивидуальные варианты. Пожалуйстасвязаться с намисегодня, чтобы обсудить ваши требования и найти подходящее решение по преобразованию дисплея для вашего приложения.
