Это круглый сенсорный экран с диагональю 2,1 дюйма, специально разработанный для умной бытовой техники и компактных панелей управления. SKY-TDM может настроить сенсорный экран дисплея в соответствии с фактической структурой вашего оборудования и требованиями человеко-машинного взаимодействия (HMI).

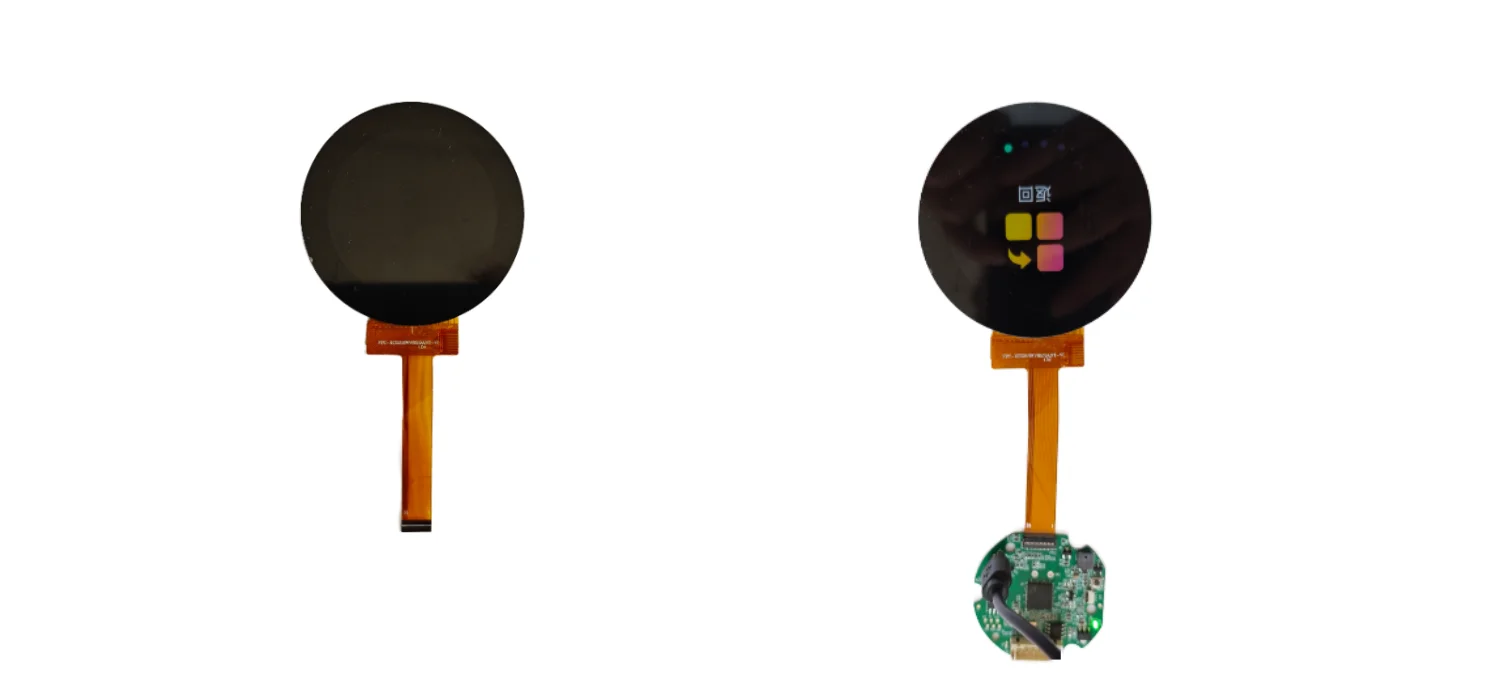

Этот круглый сенсорный дисплей с диагональю 2,1 дюйма имеет разрешение 480x480 и приблизительные размеры 56,18 x 59,71 x 2,26 мм. Он компактен по структуре. Он использует микросхему драйвера ST7701 и поддерживает интерфейс RGB (который можно настроить как интерфейс MIPI).
Мы предоставляем индивидуальные решения для отображения, отвечающие вашим основным потребностям, и помогаем вам легко интегрировать компоненты дисплея в общий промышленный дизайн вашего оборудования.
Круглые дисплеи все чаще заменяют традиционные квадратные экраны в умной бытовой технике.
Бесшовный промышленный дизайн. Круглые дисплеи устраняют визуальный конфликт между прямоугольным экраном и изогнутыми цилиндрическими формами, распространенными в кофемашинах, очистителях воздуха и интеллектуальных колонках. Экран интегрируется в силуэт продукта, а не нарушает его.
Замена ручек: во многих приборах до сих пор используются физические поворотные ручки для выбора температуры, скорости или режима. Круглый сенсорный дисплей может воспроизводить функцию ручки в цифровом виде с динамическими значками, регулируемой чувствительностью и отсутствием механического износа, предлагая при этом больше информации, чем печатный циферблат.
Лучшее использование компактного пространства. В небольших панелях управления круглая компоновка позволяет избежать ненужных угловых областей прямоугольных экранов. Массив квадратных пикселей 480×480 естественным образом преобразуется в круглую область просмотра, полностью используя доступную область дисплея.
Более сильный визуальный фокус: круглые интерфейсы привлекают внимание пользователя к центру панели управления, что идеально подходит для выполнения основных функций, таких как запуск/остановка, регулировка температуры или выбор режима в интеллектуальных кофемашинах и кухонной технике.
Согласованная эстетика во всех линейках продуктов: бренды бытовой техники могут стандартизировать круглые модули дисплея для нескольких продуктов: кофемашин, очистителей воздуха, стиральных машин, создавая единый язык дизайна, одновременно упрощая закупки и инвентаризацию.
Интеграция сенсорного экрана и дисплея: в сочетании с оптическим соединением и сенсорным экраном PCAP круглый дисплей становится герметичной, легко чистящейся передней панелью, что критически важно для кухонных приборов, подвергающихся воздействию влаги, жира и ежедневной чистке.
Для умной бытовой техники, по сравнению с традиционными конструкциями с воздушным зазором, оптическое соединение обеспечивает более интегрированный эффект отображения, подчеркивая превосходное ощущение продукта.
Благодаря бесшовному соединению сенсорной панели с дисплеем это решение эффективно минимизирует отражения видимого света, вызванные воздушным зазором, и предотвращает проникновение влаги при различных уровнях влажности. Он создает гораздо более чистую лицевую поверхность, что делает его особенно идеальным для товаров для дома с высокими эстетическими требованиями.
Эту технологию можно широко применять в различных конструкциях бытовой техники, таких как интеллектуальные кофемашины, очистители воздуха, кухонная техника, панели управления стиральными машинами и интеллектуальные духовки.
Благодаря чрезвычайно компактной механической площади (всего 56,18 × 59,71 × 2,26 мм) круглый сенсорный дисплей с диагональю 2,1 дюйма идеально подходит для приложений со строгими ограничениями внутреннего пространства. Его разрешение 480x480 обеспечивает квадратный пользовательский интерфейс, который легко интегрируется в сборку компактных панелей управления.
Мы можем обсудить индивидуальные решения с нашими клиентами на основе следующего рабочего процесса:
Размер дисплея → Сенсорная панель → Защитное стекло → Ламинирование → Конфигурация интерфейса → Механическая структура
Для разных проектов могут потребоваться разные размеры экрана, соотношение сторон, монтажные конструкции или сенсорные решения, адаптированные к конкретным случаям использования. Поэтому мы настоятельно рекомендуем интегрировать индивидуальную разработку на ранней стадии проектирования вашего продукта. Благодаря всестороннему общению относительно ваших конкретных потребностей мы можем предоставить превосходные индивидуальные решения.
Этот круглый сенсорный дисплей с диагональю 2,1 дюйма поддерживает сенсорный интерфейс I2C, что позволяет легко интегрировать сенсорную функцию с главной системой управления клиента.
Что касается производительности дисплея, экран имеет яркость 300 кд/м² и контрастность 800:1. Он предлагает широкие углы обзора до 80° во всех направлениях и поддерживает интерфейсы дисплея RGB и MIPI.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| ВКК | ПЕРЕЗАГРУЗИТЬ | ТЭ | Земля | Д0Н | Д0П | Земля | Д1Н | Д1П | Земля | КЛКН | КЛКП | Земля | Северная Каролина | Земля | ЛЕДА | ЛЕДК | ИОВКК | Северная Каролина |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| ЛЕДА | ЛЕДК | Земля | ВКК | ПЕРЕЗАГРУЗИТЬ | Северная Каролина | ПДД | ССК | CS | ДКЛК | DE | ПРОТИВ | HS | БО-Б5 | G0-G5 | Р0-Р5 | Земля | ТП-ИНТ | ТП-СДА | ТП-СКЛ | ТП-СБРОС | ТП-ВКК | Земля |
Эти выдающиеся характеристики закладывают практическую основу для интерактивных интерфейсов компактной бытовой техники, полностью отвечающих потребностям пользователей в человеко-машинном взаимодействии (HMI).
Каждое клиентское устройство имеет уникальный интерфейс дисплея и неповторимый промышленный дизайн. Чтобы обслуживать нашу разнообразную клиентскую базу, мы предоставляем комплексные услуги по настройке OEM и ODM. Мы можем обсудить индивидуальные решения, основанные на ваших конкретных требованиях, такие как индивидуальные сенсорные панели, индивидуальное защитное стекло, различные варианты интерфейса, индивидуальные кабели FPC, шелкография с логотипом, а также индивидуальная яркость и оптические параметры.

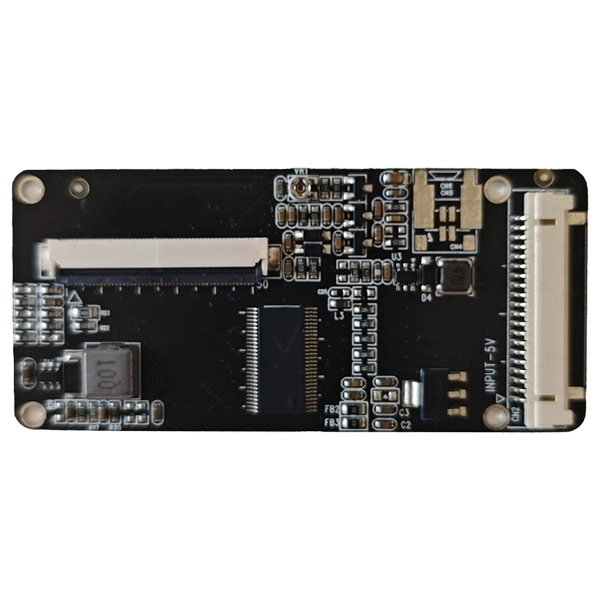

В дополнение к нашему эталонному решению с круглым сенсорным дисплеем с диагональю 2,1 дюйма мы также предлагаем интегрированные услуги по настройке платы драйвера дисплея, включая такие опции, как платы последовательного порта.
1. Подтверждение требования: сообщите размер дисплея, разрешение, сенсорную функцию и место для установки.
2. Дизайн решения: мы предлагаем сенсорную панель, защитное стекло и конфигурацию интерфейса.
3. Разработка образца: сборка прототипа для механической и электрической проверки.
4. Проверка дизайна: совместная проверка посадки, сенсорных характеристик и оптического эффекта.
5. Массовое производство: Стабильная серийная поставка с полной проверкой перед отправкой.
Рекомендуется заблаговременное участие: мы можем адаптировать сборку дисплея к вашему промышленному дизайну, а не навязывать ваш дизайн стандартному модулю.

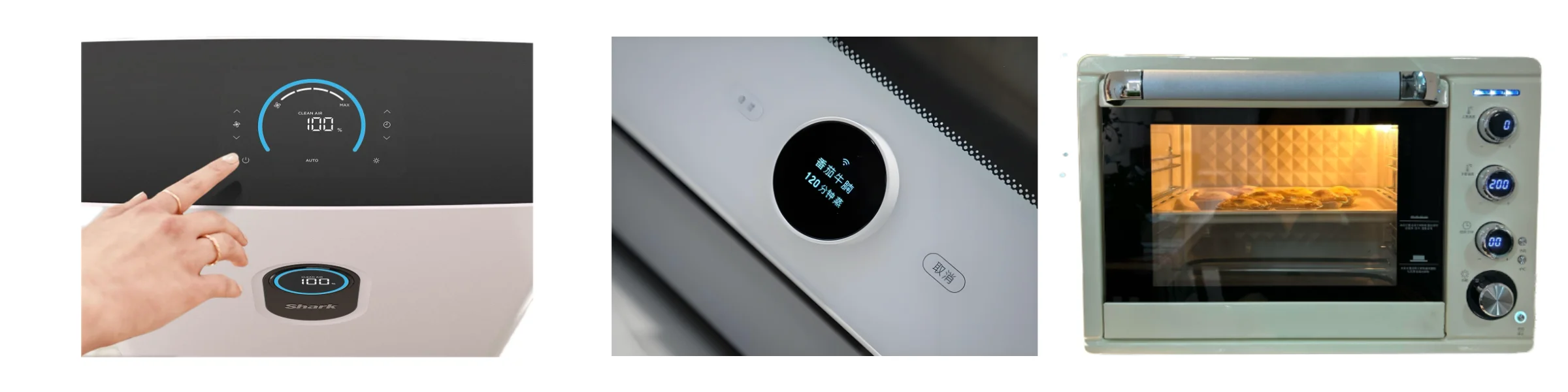

Наши дисплеи широко применимы к различным продуктам для умного дома и бытовой техники, в том числе:
Умные кофемашины: сенсорное управление обеспечивает современный интерактивный пользовательский интерфейс.
Очистители воздуха: компактные сенсорные дисплеи позволяют быстро настраивать различные функции.
Умная кухонная техника: для таких продуктов, как рисоварки, духовки и вытяжки, мы предлагаем сенсорные дисплеи с функцией поворотной ручки.
Стиральные и сушильные машины: дисплеи позволяют быстро выбирать программы стирки и сушки, обеспечивая при этом интуитивно понятный обзор рабочего состояния.
Для всех категорий устройств, упомянутых выше, мы можем удовлетворить ваши конкретные требования.

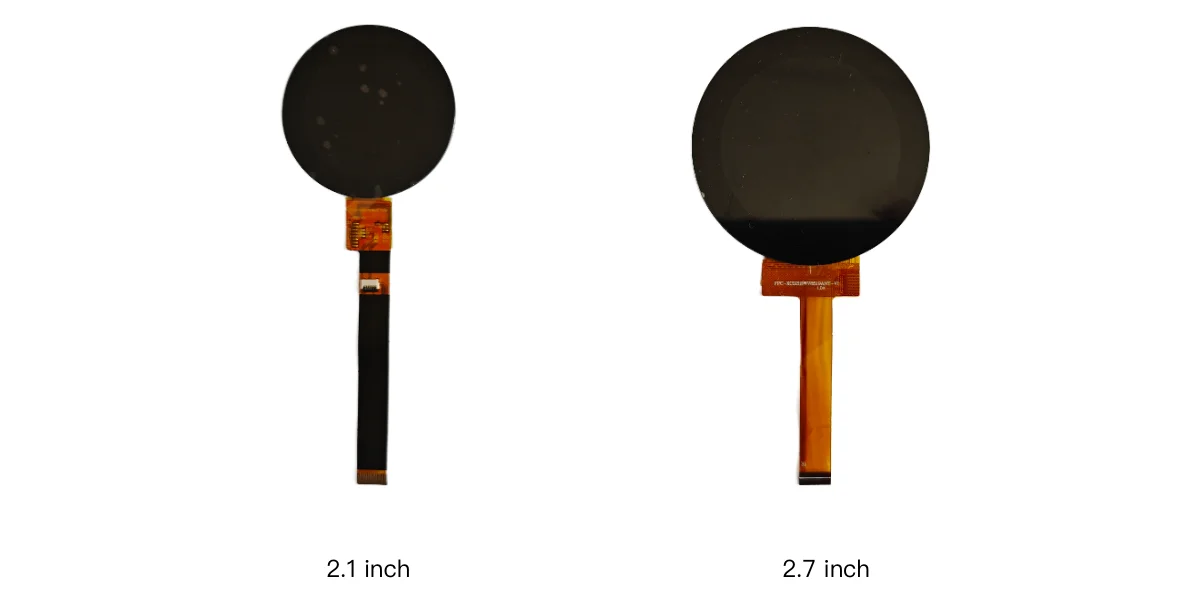

Нет, мы предлагаем более широкий выбор вариантов. В дополнение к 2,1-дюймовой сборке мы также предлагаем 1,6-дюймовые, 2,7-дюймовые, 5-дюймовые и другие размеры. Конкретный выбор зависит от требований к вашему продукту.
Да. Сенсорные панели можно полностью настроить в соответствии с вашими потребностями, включая внешнюю форму, специальную обработку поверхности защитного стекла, конструкцию кабеля FPC и многое другое.
Да. Мы можем поставить ЖК-модуль или сенсорную панель отдельно. Мы также поддерживаем решение, в котором ламинировано только защитное стекло без сенсорной панели.
Да. Этот тип компактного сенсорного дисплея подходит для таких приложений, как интеллектуальные кофемашины, очистители воздуха, кухонная техника и другие интеллектуальные терминалы управления, в зависимости от окончательных требований применения.
Да. Клиенты могут обсудить с нами индивидуальные требования, включая размер дисплея, сенсорную панель, защитное стекло, полную ламинацию, тип интерфейса и механическую интеграцию.
В идеале укажите необходимый размер экрана, разрешение, сенсорную функцию, размеры защитного стекла, пространство для установки, требования к интерфейсу, рабочую среду и предполагаемое количество. Кроме того, предоставление чертежей продукта или трехмерных файлов корпуса будет очень полезно для нашей механической оценки.
Если вы разрабатываете новую бытовую технику, мы будем более чем рады принять участие в самом начале этапа проектирования, чтобы всесторонне оценить ваши общие требования к продукту.
SKY-TDM может тесно сотрудничать с нашими клиентами для оценки конкретных потребностей, включая размер дисплея, сенсорное решение, защитное стекло и индивидуальные платы драйверов. Такой совместный подход помогает создать безупречный готовый продукт, избегая необходимости идти на компромисс с общим дизайном только для того, чтобы приспособить его к неподходящей стандартной структуре.
Пожалуйста, не стесняйтесь обращаться к нам в любое время, чтобы обсудить ваши предстоящие проекты.
