Сенсорные панели – это гораздо больше, чем просто прозрачная поверхность. Его внутренняя структура, проводящие материалы, точность изготовления и электрическая конструкция определяют, сможет ли он работать надежно и стабильно в реальных приложениях.
Для производителей промышленного оборудования выбор подходящей промышленной сенсорной панели выходит далеко за рамки простого сравнения размеров экрана или интерфейсов. Чтобы обеспечить стабильную работу в сложных условиях, важно понимать, как принципы работы, производственные процессы и структурная конструкция сенсорной панели влияют на долговечность, точность и долгосрочную эксплуатационную стабильность продукта.
СКАЙ-ТДМв первую очередь предоставляет индивидуальные решения с сенсорными панелями для промышленных систем управления, медицинского оборудования, автомобильной электроники, киосков самообслуживания и других приложений, требующих надежного взаимодействия человека и машины.

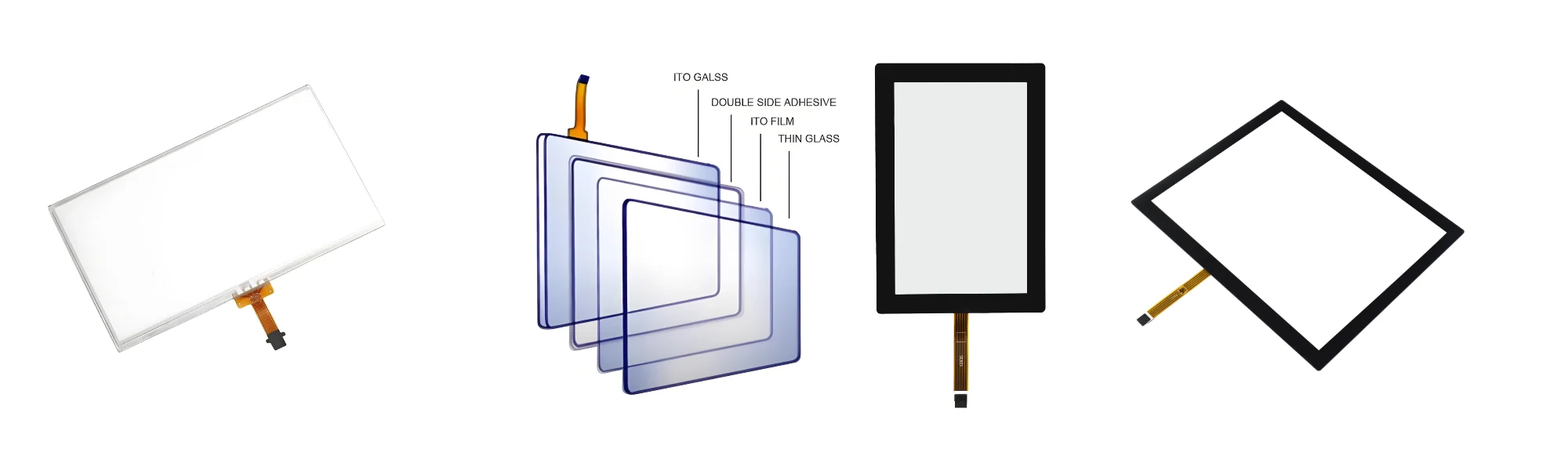

В наш портфель продуктов входят проекционно-емкостные сенсорные панели (PCAP), а также 4-проводные, 5-проводные и 8-проводные резистивные сенсорные панели. Каждая технология имеет свои уникальные принципы работы, структурные конструкции и производственные процессы, что делает их подходящими для различных областей применения.
Сенсорные панели PCAP (проекционно-емкостные) обеспечивают точное сенсорное управление путем обнаружения изменений в электрическом поле, тогда как резистивные сенсорные панели достигают этого путем обнаружения изменений электрического сигнала, вызванных физическим контактом между проводящими слоями.
Хотя обе технологии позволяют пользователям напрямую взаимодействовать с дисплеем, они существенно различаются с точки зрения материалов, конфигурации электродов и процессов сборки.

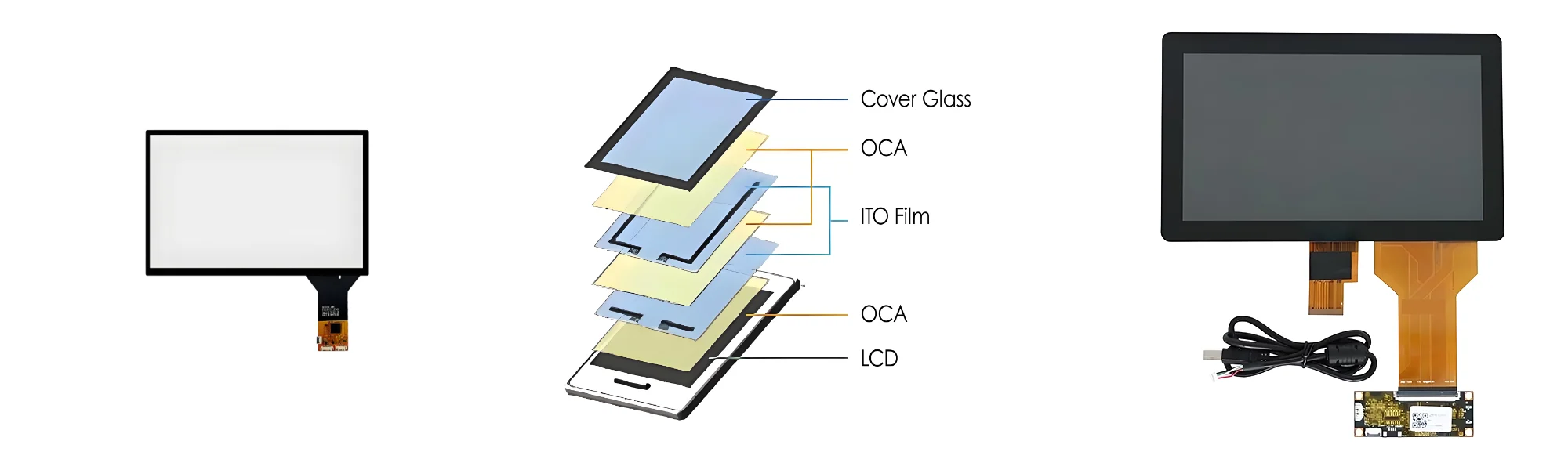

В состав сенсорной панели PCAP входят следующие компоненты:
● Защитное стекло или другие подходящие компоненты защитной поверхности.
● Прозрачные проводящие электродные слои.
● Изоляционные и поддерживающие материалы (например, OCA, SCA).
● Гибкие печатные схемы (FPC).
● Плата контроллера сенсорного экрана.
Каждая конфигурация предлагает различные компромиссы между оптическими характеристиками, механическими свойствами, толщиной и стоимостью, что позволяет адаптировать их к различным сценариям применения.
Структура резистивной сенсорной панели обычно состоит из двух проводящих слоев, разделенных микроскопическими изолирующими прокладками.
Верхний слой обычно представляет собой гибкую пленку, покрытую прозрачным проводящим материалом, а нижний слой — стекло или другую подложку с проводящим покрытием.
Когда пользователь нажимает на поверхность экрана, верхний слой деформируется, вступая в контакт с нижним проводящим слоем. Затем контроллер измеряет результирующие электрические сигналы, чтобы определить точное место касания.
В зависимости от конкретных требований к проектированию он также может включать защитные покрытия, краевые ленты, гибкие кабели и механические опорные компоненты.
Этот принцип работы, основанный на давлении, не только позволяет резистивным сенсорным экранам поддерживать работу голыми руками, но также делает их совместимыми с работой в перчатках и использованием соответствующих стилусов или твердых предметов.
Производство емкостных сенсорных панелей PCAP требует точного контроля над проводящими дорожками, оптическими поверхностями, точностью выравнивания и электрическими соединениями.
Хотя производственный процесс варьируется в зависимости от материалов датчика и конструкции датчика, основные этапы производства обычно включают следующие этапы.
Производственный процесс включает проверку покровного стекла, подложек датчиков, прозрачных проводящих материалов, гибких печатных плат (FPC), клейких лент и других компонентов. Качество материала напрямую влияет на оптическую прозрачность, электрические характеристики, надежность ламинирования и механическую прочность конечного продукта. Для промышленных проектов выбор материала определяется на основе условий эксплуатации оборудования и механических требований.
В зависимости от требований дизайна покровное стекло подвергается таким процессам, как резка, шлифовка кромок, сверление, полировка и химическое упрочнение. Также можно нанести индивидуальные рамки с шелкографией, логотипы, декоративные узоры и элементы крепления. При условии совместимости выбранных материалов и конструкции можно нанести такие виды обработки поверхности, как антибликовое покрытие (AG), антибликовое покрытие (AR), защита от отпечатков пальцев (AF) и покрытие, препятствующее образованию пятен. Эти обработки помогают сенсорному экрану адаптироваться к различным условиям освещения, процедурам очистки и эстетическим требованиям.
Емкостные датчики содержат прозрачные проводящие электроды, расположенные в определенных массивах для обнаружения изменений емкости. Схема расположения электродов и схема маршрутизации определяют, как сигналы прикосновения обнаруживаются и передаются на контроллер.
В зависимости от технологии датчика процесс производства может включать фотолитографическое травление, лазерную обработку, печать или другие подходящие методы. Точность производства имеет решающее значение, поскольку дефекты проводящих дорожек могут отрицательно повлиять на сенсорные характеристики и консистенцию продукта.
Датчик должен быть электрически подключен к сенсорному контроллеру через FPC. Процесс склеивания требует точного выравнивания и контролируемых условий обработки. Надежные электрические соединения помогают свести к минимуму количество сбоев соединения и обеспечить стабильную связь между датчиком и контроллером.
Защитное стекло и датчик склеены вместе с помощью соответствующего прозрачного клея. Качество ламинации напрямую влияет на внешний вид изделия, его оптические характеристики и механическую целостность. В процессе производства необходимо строго контролировать наличие пыли, пузырей, отклонений соосности и дефектов клея.
Готовые емкостные сенсорные панели PCAP проходят проверку на внешний вид, реакцию на прикосновение, целостность электродов и совместимость с целевым контроллером. Для конкретных проектов дополнительные испытания могут включать в себя проверку работоспособности мультитач, работу в перчатках, работу с помехами от воды, работу в широком диапазоне температур и тестирование на электромагнитную совместимость (ЭМС).
Выбор материала должен в первую очередь основываться на сценарии применения, чтобы избежать чрезмерного проектирования и ненужного увеличения затрат. Эти расширенные тесты не следует рассматривать как стандартные конфигурации для каждой сенсорной панели PCAP.
4-проводная резистивная сенсорная панель обычно состоит из гибкой верхней проводящей пленки и нижней проводящей подложки, разделенных изолирующими прокладками.
В обычной конструкции нижняя подложка несет электроды оси X, а верхняя пленка — электроды оси Y. Когда давление приводит в контакт две проводящие поверхности, контроллер подает напряжение на соответствующий набор электродов и измеряет результирующие сигналы для расчета координат касания. Процесс производства обычно включает в себя:
● Подготовка материала: выбор ПЭТ-пленок, проводящих подложек, прокладочных материалов, клейких лент и гибких печатных плат (FPC) на основе технических характеристик панели.
● Обработка проводящего слоя: использование соответствующих производственных процессов для изготовления резистивных поверхностей и электродов.
● Формирование разделительных точек: печать однородных изолирующих точек на проводящей подложке, чтобы гарантировать, что проводящие слои остаются разделенными, когда панель не прижимается.
● Шелкография и периферийная обработка: изготовление декоративных бордюров, изоляционных рисунков или других необходимых элементов.
● Ламинирование и сборка: выравнивание и сборка верхней пленки и нижней подложки с сохранением требуемого расстояния и механических характеристик.
● Подключение и проверка FPC: завершение электрических соединений с последующей проверкой координат, сопротивления, внешнего вида и функциональности.
4-проводная резистивная сенсорная панель представляет собой весьма экономичное решение.
5-проводная резистивная сенсорная панель имеет другую конфигурацию электродов по сравнению с 4-проводной версией. В типичной конструкции нижняя проводящая подложка служит чувствительной поверхностью, а электроды в четырех углах создают измеряемое электрическое поле, а верхняя проводящая пленка в основном действует как слой, чувствительный к напряжению.
8-проводная резистивная сенсорная панель построена на основе традиционной 4-проводной архитектуры за счет добавления дополнительных соединений для достижения более стабильных электрических измерений.
Выбор подходящего сенсорного экрана зависит от конкретного сценария применения:
4-проводные резистивные сенсорные панели лучше всего подходят для приложений со строгими ценовыми ограничениями.
5-проводные резистивные сенсорные панели идеально подходят для промышленного применения, связанного с высокочастотными операциями, частыми контактами и ожидаемым длительным сроком службы.
8-проводные резистивные сенсорные панели подходят для суровых условий, где требуется превосходная стабильность.
В различных промышленных средах предъявляются разные требования к сочетанию сенсорных характеристик, долговечности, оптического качества и эксплуатационной гибкости.
Промышленная автоматизация и человеко-машинные интерфейсы (HMI)
Промышленные панели управления обычно требуют стабильного отклика на нажатие, надежной работы и совместимости с системами управления оборудованием.
Сенсорные экраны PCAP идеально подходят для интерфейсов, требующих стеклянной поверхности, интуитивно понятного управления и возможностей мультитач. И наоборот, резистивная технология подходит для приложений, требующих ввода на основе давления или совместимости с различными перчатками и стилусами.
Медицинское оборудование
Медицинским инструментам необходимы поверхности, которые легко чистить, контролируемые механические размеры и надежный отклик на прикосновение.
Сенсорные панели PCAP имеют гладкую стеклянную переднюю панель, а резистивные панели хорошо подходят для инструментов, где вход давления и совместимость со специальными указывающими инструментами являются приоритетными.
Киоски самообслуживания и промышленное оборудование
Киоски самообслуживания, торговые автоматы, принтеры и интерфейсы оборудования могут потребовать индивидуального защитного стекла, монтажных размеров, маршрутизации FPC и совместимости с контроллером.
Сенсорные панели PCAP обеспечивают современный пользовательский интерфейс, тогда как резистивная технология лучше подходит для приложений с особыми требованиями к входным сигналам или строгими ценовыми ограничениями.
Транспорт и уличное оборудование
Железнодорожные системы, морская электроника, зарядные станции и наружные терминалы управления часто сталкиваются с такими проблемами, как колебания температуры, влажность, вибрация или яркое окружающее освещение.
В этих приложениях сенсорный экран следует рассматривать как неотъемлемую часть общей системы. Такие факторы, как защитное стекло, конструкция уплотнения, клей, настройки контроллера, яркость дисплея и методы механического монтажа, влияют на общую надежность.
Независимо от того, используете ли вы PCAP или резистивную технологию, нельзя предполагать, что они по своей сути обладают водонепроницаемостью, читаемостью при солнечном свете или защитой окружающей среды без надлежащего проектирования и проверки.
При выборе подходящего поставщика рекомендуется учитывать следующие факторы:
● Опыт работы с PCAP и резистивными сенсорными панелями.
● Доступность 4-проводных, 5-проводных и 8-проводных резистивных конфигураций.
● Возможность выбора материала и настройки конструкции.
● Контроль процесса изготовления датчиков, шелкографии, ламинирования и сборки.
● Совместимость с FPC и сенсорными контроллерами.
● Точность размеров, а также всесторонние записи и процедуры контроля качества.
● Поддержка прототипирования и согласованность массового производства.
● Эффективность технической связи и возможность долгосрочных поставок.
Мы предоставляем индивидуальные решения для сенсорных панелей для OEM и ODM-проектов, помогая клиентам всесторонне оценить структуру сенсорных панелей, материалы, размеры, электрические соединения и требования к применению.
Независимо от того, требуются ли вам емкостные сенсорные панели PCAP или 4-проводные, 5-проводные или 8-проводные резистивные сенсорные панели, мы можем подобрать оптимальное механическое решение, отвечающее функциональным, механическим и экологическим требованиям вашего оборудования.
