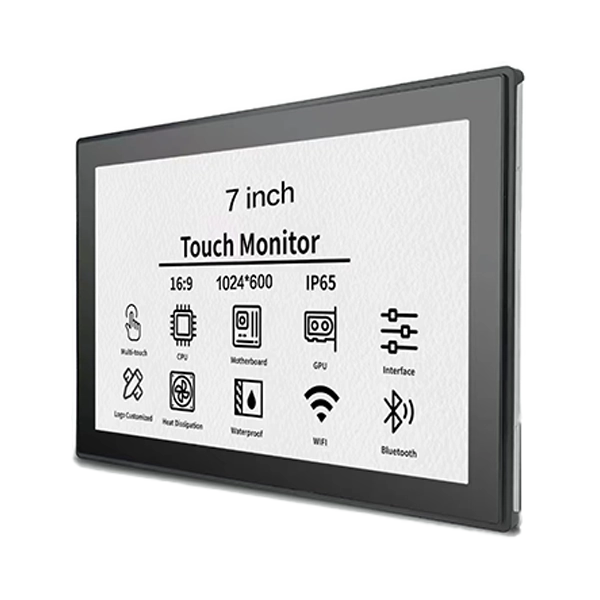

СКАЙ-ТДМобеспечивает7-дюймовый сенсорный монитор с открытой рамкойдля панелей управления умным домом, видеодомофонов, терминалов контроля доступа и встраиваемого оборудования. Этот компактный монитор, сочетающий в себе IPS-дисплей промышленного класса, отзывчивый мультитач PCAP и гибкие возможности монтажа, помогает производителям оборудования создавать интуитивно понятные интерфейсы, адаптированные к их продуктам.
7-дюймовый сенсорный монитор с открытой рамкой обеспечивает практичный баланс между компактными размерами, интерактивными функциями и гибкой интеграцией оборудования. В отличие от обычных настольных мониторов, его конструкция с открытой рамой предназначена для установки внутри нестандартных корпусов, стеновых панелей, киосков и встроенных систем. Ключевые факторы выбора включают разрешение дисплея, яркость, чувствительность сенсорного экрана, интерфейсы подключения, монтажные размеры и условия эксплуатации. SKY-TDM поддерживает такие варианты настройки, как дисплеи высокой яркости, обработка защитного стекла, оптическое соединение, механические модификации и настройки интерфейса, помогая OEM-производителям разрабатывать решения для отображения, соответствующие требованиям их приложений.
7-дюймовый сенсорный монитор с открытой рамкой представляет собой компактный интерактивный дисплей, предназначенный для интеграции в оборудование, а не для использования в качестве отдельного экрана рабочего стола. Обычно он сочетает в себе ЖК-панель, сенсорный датчик, электронный контроллер и монтажную конструкцию, которая позволяет производителям оборудования устанавливать дисплей за специальной передней панелью.
Конструкция с открытой рамой дает OEM-инженерам больший контроль над внешним видом, расположением монтажа и габаритными размерами готового продукта. Вместо того, чтобы размещать целый корпус потребительского монитора, дизайнеры могут встроить дисплей непосредственно в настенный блок управления, терминал доступа или корпус машины.
Модель SKY-TDM сочетает в себе ЖК-панель IPS промышленного класса с проекционно-емкостной (PCAP) технологией мультитач. Стандартный видеовход HDMI и сенсорное подключение USB упрощают интеграцию с совместимыми хост-системами, а металлическая конструкция с открытой рамой поддерживает встраиваемую установку.
Для производителей, разрабатывающих интерфейсы для умного дома или оборудование для автоматизации зданий, результатом является компактная платформа дисплея, которую можно адаптировать к различным конструкциям корпусов и требованиям взаимодействия с пользователем.
Узнайте больше о 7-дюймовом сенсорном мониторе с открытой рамкой и доступных вариантах его конфигурации.
ЖК-панель IPS обеспечивает широкие углы обзора, помогая пользователям читать информацию с разных позиций вокруг настенного терминала или станции управления. Это особенно полезно в общих помещениях, где пользователи не всегда смотрят прямо на дисплей.
В зависимости от выбранной конфигурации разрешение дисплея, яркость, контрастность и обработка поверхности могут быть подобраны в соответствии с визуальными требованиями приложения.
Технология проекционно-емкостного сенсорного экрана поддерживает интуитивное взаимодействие, включая касание, пролистывание и другие поддерживаемые мультитач-жесты. Он подходит для графических интерфейсов, которые позволяют пользователям перемещаться по меню, настраивать параметры и управлять подключенными устройствами.
Для специализированных проектов характеристики сенсорного управления можно настроить в соответствии с такими требованиями, как работа в перчатках, условия касания, связанные с водой, или более толстое защитное стекло. Эти функции должны быть определены и проверены для предполагаемой операционной среды.
Конструкция с открытой рамой позволяет монитору помещаться в специальные корпуса для оборудования без необходимости использования обычного внешнего корпуса монитора. Зарезервированные монтажные отверстия и настраиваемые механические функции помогут производителям согласовать дисплей с конструкцией корпуса.
СКАЙ-ТДМ описывает этот продукт как подходящий для круглосуточной работы во встроенных приложениях. Фактическая надежность развертывания зависит от всей конструкции системы, включая вентиляцию, качество электроэнергии, температуру, условия монтажа и использования.
При наличии подходящих конфигураций аппаратного и программного обеспечения монитор можно интегрировать с системами на базе Windows, Linux, Android и Raspberry Pi. Прежде чем завершить проект, убедитесь, что видеовход, сенсорный ввод и совместимость драйверов.
Небольшой размер экрана и встроенная конструкция делают этот монитор особенно полезным, когда оборудованию необходим интерактивный интерфейс, но пространство для установки ограничено.
Например, системному интегратору «умного дома» может потребоваться семидюймовый дисплей, который вписывается в заранее заданный настенный корпус, оставаясь при этом доступным в течение дня. Настраиваемый монитор с открытой рамой позволяет совместить монтажные отверстия, положения кабелей и сенсорную поверхность с корпусом, что снижает необходимость перепроектирования всей панели управления.
При оценке приложения инженеры также должны учитывать расстояние просмотра, окружающее освещение, доступ пользователя, ожидаемое время работы и защиту окружающей среды, обеспечиваемую готовым корпусом.
Сенсорная технология напрямую влияет на удобство использования, взаимодействие программного обеспечения и пригодность для рабочей среды. PCAP и резистивные сенсорные технологии удовлетворяют разным требованиям, поэтому решение должно основываться на том, как пользователи будут управлять оборудованием.
| Коэффициент сравнения | ПКАП сенсорный | Резистивный сенсорный |
|---|---|---|
| Взаимодействие | Поддерживает мультитач-интерфейсы и интерфейсы на основе жестов при соответствующей настройке. | Обычно подходит для простого взаимодействия типа «укажи и выбери». |
| Сенсорный ввод | Реагирует на изменения емкости | Реагирует на давление, оказываемое на сенсорную поверхность |
| Пользовательский опыт | Аналогично современным смартфонам и планшетам | Практичен для простых, контролируемых задач ввода. |
| Работа в перчатках | Требуется совместимая сенсорная настройка и подходящие перчатки. | Может поддерживать множество применений в перчатках и стилусах, в зависимости от конструкции. |
| Типичные применения | Панели умного дома, домофоны и интерактивные терминалы | Отдельные промышленные системы управления и специализированные устройства ввода |
Для современного интерфейса умного дома с сенсорной навигацией и мультисенсорным управлением PCAP часто является подходящей отправной точкой. Для оборудования, работающего в определенных перчатках или стилусах, возможно, стоит оценить резистивное прикосновение, основанное на давлении.
Ни одна из технологий не является универсально превосходящей. Лучший выбор зависит от пользовательского интерфейса, защитного стекла, операционной среды и требуемого сенсорного поведения. Ознакомьтесь с сенсорными панелями и дисплеями SKY-TDM при сравнении доступных вариантов интеграции.
Размер экрана сам по себе не определяет, подойдет ли монитор ко встроенной системе. Покупателям следует одновременно просмотреть оптические, электрические, механические и экологические характеристики.
| Спецификация | Опубликованная информация о продукте | Почему это важно |
|---|---|---|
| Размер экрана | 7 дюймов | Определяет категорию дисплея и доступное пространство интерфейса. |
| Технология отображения | ЖК-дисплей IPS промышленного класса | Поддерживает широкий угол обзора для стационарных установок. |
| Разрешение | Подтвердите заказанную конфигурацию | Влияет на четкость текста, значков и макет интерфейса. |
| Сенсорная технология | PCAP мультитач | Поддерживает адаптивные интерактивные интерфейсы. |
| Видеоинтерфейс | HDMI | Подключает дисплей к совместимому хост-оборудованию. |
| Сенсорный интерфейс | USB | Переносит сенсорный ввод в хост-систему. |
| Источник питания | Подтвердите требования выбранной модели | Обеспечивает электрическую совместимость с оборудованием. |
| Монтаж | Открытая встраиваемая установка | Определяет вырезы в корпусе и механическое крепление. |
| Кастомизация | Яркость, обработка стекла, склеивание и механические параметры. | Помогает адаптировать монитор к требованиям конкретного проекта. |
Перед заказом запросите последнюю версию технических данных и механический чертеж. Подтвердите активную область дисплея, габаритные размеры, расположение монтажных отверстий, зазор для кабеля, разъем питания и требования к главному интерфейсу.
Яркость также должна соответствовать среде установки. Стандартная внутренняя панель управления может не требовать такой же яркости, как дисплей, расположенный рядом с ярким окном. SKY-TDM предлагает варианты настройки высокой яркости до 1000 нит для подходящих конфигураций; окончательное значение должно быть подтверждено для выбранной модели.
OEM-оборудование редко имеет одинаковые размеры корпуса или эксплуатационные требования. Настройка помогает согласовать дисплей со всем продуктом, а не заставлять инженеров перепроектировать окружающие компоненты вокруг стандартного монитора.
СКАЙ-ТДМ предлагает варианты настройки, которые могут включать:
Оптическое соединение, сенсорную настройку и защиту окружающей среды не следует рассматривать как взаимозаменяемые функции. Например, склеивание может улучшить оптические характеристики и помочь уменьшить пространство, в котором может скапливаться пыль или влага, но оно не устанавливает автоматически конкретный рейтинг IP и не делает все устройство водонепроницаемым.
Для проектных групп наиболее эффективным подходом является определение механического чертежа, требований к интерфейсу, целевой яркости, поведения сенсорного экрана и условий эксплуатации, прежде чем запрашивать индивидуальный образец.
Структурированная оценка помогает предотвратить проблемы совместимости во время прототипирования и массового производства. Используйте следующий контрольный список при сравнении поставщиков и конфигураций.
Эти шаги особенно важны для продуктов, которые будут производиться несколькими партиями. Ранняя проверка может сократить необходимость переделки корпуса, задержки при интеграции и неизбежные изменения после начала производства.
Его основным преимуществом является компактность и интерактивная интеграция. Конструкция с открытой рамкой позволяет производителям встраивать дисплей в специальные корпуса оборудования, а сенсорная функциональность обеспечивает прямое управление пользователем без необходимости использования отдельной клавиатуры или мыши.
Да. Доступные варианты индивидуальной настройки включают механические размеры, расположение монтажных отверстий, расположение кабелей, защитное стекло и некоторые функции интерфейса. Поделитесь чертежом корпуса и требованиями к установке, чтобы подтвердить осуществимость.
СКАЙ-ТДМ обеспечивает непрерывную работу монитора в подходящих встроенных приложениях. Фактический срок службы и надежность зависят от окончательной конфигурации, температуры окружающей среды, электропитания, вентиляции и условий эксплуатации. Перед развертыванием подтвердите необходимые критерии проверки.
В информации о продукте видеовход HDMI и сенсорное подключение USB указаны как стандартные интерфейсы. Другие конфигурации интерфейса могут быть доступны путем настройки. Перед заказом убедитесь в совместимости с предполагаемым хост-оборудованием.
Доступна настройка яркости: для подходящих конфигураций указаны варианты высокой яркости до 1000 нит. Оптическое соединение и соответствующая обработка поверхности также могут помочь улучшить читаемость. Фактическая производительность зависит от установки, отражений и окружающего освещения.
СКАЙ-ТДМ определяет совместимость с Windows, Linux и Android, при этом системы на базе Raspberry Pi также поддерживаются в подходящих конфигурациях. Во время интеграционного тестирования проверьте видеовыход хоста, поддержку USB Touch, драйверы и требования к программному обеспечению.
Укажите необходимое количество, применение, разрешение, яркость, сенсорную технологию, требования к интерфейсу, монтажный чертеж, рабочую среду и любые потребности в настройке. Эти сведения помогают поставщику рекомендовать подходящую конфигурацию и оценивать производственные требования.
7-дюймовый сенсорный монитор с открытой рамкой — практичный выбор для производителей оборудования, которым нужен компактный интерактивный дисплей с гибкой механической интеграцией. Его пригодность зависит не только от размера экрана: разрешение, яркость, сенсорная технология, монтажные размеры, интерфейсы и условия эксплуатации должны соответствовать готовому продукту.
Благодаря технологии дисплея IPS, мультитач PCAP, видеовходу HDMI, сенсорному подключению USB и возможностям настройки решение SKY-TDM может поддерживать панели управления умным домом, домофоны, терминалы доступа и другие встроенные приложения. Тщательный анализ спецификаций и выборочное тестирование по-прежнему необходимы для достижения надежной интеграции.
Планируете новый терминал умного дома, систему внутренней связи или интерфейс промышленного управления?Изучите 7-дюймовый сенсорный монитор с открытой рамкой исвязаться с намичтобы обсудить характеристики вашего дисплея, механические чертежи, требования к настройке OEM и график проекта. SKY-TDM может помочь вам оценить подходящую конфигурацию дисплея для вашего следующего проекта разработки продукта.
