Когда промышленному оборудованию необходимы гибкие видеовходы и надежное подключение TFT-ЖК-дисплея,Плата AD с интерфейсом 2-HDMI на LVDS TTLотСКАЙ-ТДМобеспечивает практическое решение для контроллера. Разработанный для интеграции промышленных дисплеев, он поддерживает два входа HDMI, выходы LVDS и TTL, настраиваемое встроенное ПО и ЖК-панели размером от 7 до 32 дюймов, что помогает OEM-разработчикам упростить интеграцию оборудования и сократить затраты на разработку.
Контроллер дисплея должен делать больше, чем просто преобразовывать видеосигналы. Он должен соответствовать интерфейсу ЖК-дисплея, поддерживать стабильную передачу изображения, поддерживать требуемую синхронизацию панели и оставаться надежным на протяжении всего жизненного цикла оборудования.Плата AD с интерфейсом 2-HDMI на LVDS TTLразработан с учетом этих практических требований. Принимая два видеоисточника HDMI и предоставляя выходные интерфейсы LVDS или RGB TTL, он дает разработчикам оборудования большую гибкость при выборе промышленных TFT ЖК-панелей. Его настраиваемая прошивка также может быть адаптирована к разрешению, времени, определениям интерфейса, управлению подсветкой, настройкам экранного меню и другим требованиям проекта. Это делает плату подходящей для промышленной автоматизации, медицинского оборудования, киосков самообслуживания, цифровых вывесок, транспортного оборудования и встроенных систем отображения.
Оглавление
- Что такое плата AD с интерфейсом 2-HDMI-LVDS TTL?
- Почему двойные входы HDMI важны для промышленных дисплеев?
- Как выходы LVDS и TTL улучшают совместимость ЖК-дисплеев?
- Какие ключевые особенности следует учитывать?
- Где можно использовать этот контроллер дисплея?
- Как это упрощает интеграцию OEM-дисплеев?
- Технический обзор платы контроллера
- Часто задаваемые вопросы
- Получите индивидуальное решение для промышленного дисплея

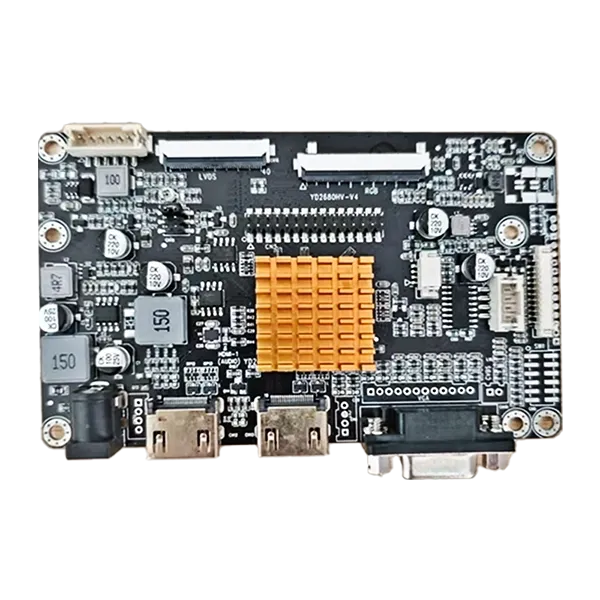

Что такое плата AD с интерфейсом 2-HDMI-LVDS TTL?
Плата AD дисплея, обычно называемая платой контроллера ЖК-дисплея, действует как точка соединения между источником видео и ЖК-панелью. В промышленном оборудовании источник видео может обеспечивать сигнал HDMI, тогда как для выбранной ЖК-панели TFT может потребоваться интерфейс LVDS или TTL. Контроллер преобразует и обрабатывает входящий видеосигнал, чтобы его можно было доставить на соответствующий интерфейс ЖК-дисплея.
The Плата AD с интерфейсом 2-HDMI на LVDS TTLразработан специально для такого типа интеграции. Он поддерживает два видеовхода HDMI и может обеспечивать выход LVDS или RGB TTL для совместимых промышленных TFT ЖК-панелей. Согласно спецификациям продукта, его можно настроить для промышленных TFT-дисплеев размером примерно от 7 до 32 дюймов, в зависимости от конкретных требований к панели.
Для OEM-проектов такой подход может снизить необходимость перепроектирования всей электроники дисплея при изменении моделей панелей или конфигураций оборудования. Вместо этого инженеры могут выбрать подходящую конфигурацию контроллера и проверить разрешение ЖК-дисплея, синхронизацию, определение интерфейса и требования к питанию.
Почему двойные входы HDMI важны для промышленных дисплеев?
Промышленные системы все чаще используют несколько источников видео. Например, машине может потребоваться отображать информацию с компьютера, одновременно получая сигнал от промышленной камеры, системы контроля, встроенного компьютера или вторичного процессора.
Контроллер с двумя входами HDMI обеспечивает удобный способ подключения двух источников цифрового видео и переключения между ними. Это может сделать архитектуру системы более гибкой, не требуя дополнительного внешнего коммутационного устройства в каждом приложении.
- Несколько источников видео:Два входа HDMI обеспечивают большую гибкость системы.
- Системная интеграция:Переключение видеоисточников может быть встроено в архитектуру дисплея.
- Модернизация оборудования:Существующие системы могут быть адаптированы к новым видеоисточникам на основе HDMI.
- Гибкость дизайна:Инженеры могут создавать системы отображения на основе различных конфигураций источников.
Эта функция особенно полезна для промышленных систем HMI, терминалов управления, инспекционного оборудования, киосков и других продуктов, где важна гибкость источника отображения.
Как выходы LVDS и TTL улучшают совместимость ЖК-дисплеев?
Не все ЖК-панели используют один и тот же электрический интерфейс. Два наиболее часто встречающихся интерфейса в промышленных TFT-приложениях — это LVDS и TTL/RGB. Выбор неправильного интерфейса контроллера может привести к несовместимости, нестабильности изображения или дополнительной модернизации оборудования.
Поддержка выхода LVDS и TTL дает разработчикам систем больше возможностей при выборе совместимых ЖК-панелей. Соединения LVDS контроллера включают выделенные пары дифференциальных сигналов, а его интерфейс TTL передает данные RGB и сигналы синхронизации для совместимых панелей.
| Интерфейс | Типичная функция | Ценность интеграции |
|---|---|---|
| ЛВДС | Высокоскоростная дифференциальная передача данных на ЖК-дисплее | Подходит для многих промышленных TFT-ЖК-панелей. |
| ТТЛ/РГБ | Параллельное отображение данных и сигналов синхронизации RGB | Поддерживает совместимые TFT-панели с TTL-интерфейсом. |
| HDMI | Вход источника цифрового видео | Удобное подключение к современному видеооборудованию |
Перед началом производства инженеры всегда должны уточнять точную модель ЖК-дисплея, разрешение, параметры синхронизации, требования к напряжению, конфигурацию разъема и расположение контактов. Совместимость интерфейса зависит от полной спецификации панели, а не только от имени интерфейса.
Какие ключевые особенности следует учитывать?
Выбор промышленного контроллера ЖК-дисплея требует большего, чем просто проверка физического соответствия входных и выходных разъемов. Электрические характеристики, конфигурация встроенного ПО, синхронизация панели, требования к подсветке и соображения долгосрочных поставок — все это может повлиять на надежность проекта.
Двойные видеовходы HDMI
Два входа HDMI позволяют разработчикам оборудования подключать несколько источников цифрового видео и выбирать соответствующий источник в соответствии с системными требованиями.
Поддержка выходов LVDS и TTL
Поддержка обоих типов вывода расширяет диапазон совместимых TFT-ЖК-панелей и позволяет сократить необходимость перепроектирования аппаратного обеспечения, когда в OEM-проекте используются различные конфигурации дисплея.
Гибкая настройка прошивки
Прошивку можно настроить в соответствии с разрешением ЖК-дисплея, параметрами синхронизации, определениями интерфейса, требованиями экранного меню, логотипами запуска и другими настройками, специфичными для приложения. Это особенно ценно для оборудования OEM и ODM, где стандартной конфигурации контроллера может быть недостаточно.
Промышленно-ориентированный дизайн
Плата предназначена для непрерывного промышленного применения, при этом соображения конструкции сосредоточены на стабильной обработке сигналов, уменьшении помех, доступности компонентов и длительной эксплуатации.
Компактная интеграция
Специальная плата контроллера может упростить внутреннюю архитектуру дисплея встроенного оборудования, помогая инженерам управлять подключениями ЖК-дисплея, управлением подсветкой, преобразованием сигнала и соответствующими функциями дисплея в рамках определенной аппаратной платформы.
Где можно использовать этот контроллер дисплея?
Поскольку контроллер сочетает в себе гибкость входа HDMI с вариантами выхода LVDS и TTL LCD, он может использоваться в широком спектре встраиваемых и промышленных дисплеев.
| Приложение | Чем полезен контроллер |
|---|---|
| Промышленная автоматизация | Соединяет источники цифрового видео с промышленными панелями TFT-дисплеев. |
| Медицинское оборудование | Поддерживает индивидуальные конфигурации дисплея для специализированного оборудования. |
| Киоски самообслуживания | Обеспечивает гибкий видеовход и интеграцию встроенного ЖК-дисплея. |
| Цифровые вывески | Позволяет источникам контента на основе HDMI управлять совместимыми ЖК-панелями |
| Транспортное оборудование | Поддерживает встроенные системы отображения, требующие стабильной работы. |
| Встроенные системы | Предлагает настраиваемые интерфейсы для дизайна дисплея для конкретного приложения. |
Соответствующая конфигурация зависит от операционной среды оборудования, модели ЖК-дисплея, источника видеосигнала, разрешения, механического пространства и архитектуры питания. По этой причине инженерная проверка должна быть завершена до начала серийного производства.
Как это упрощает интеграцию OEM-дисплеев?
Интеграция дисплея может усложниться, если OEM-проект требует совместной работы ЖК-панели, сенсорного экрана, контроллера, кабелей, встроенного ПО, подсветки и механической конструкции. Плата контроллера, которую можно сконфигурировать вокруг целевого ЖК-дисплея, может решить некоторые из этих проблем интеграции.
СКАЙ-ТДМ предоставляет услуги по проектированию дисплеев, включая выбор ЖК-дисплея, настройку контроллера, настройку сенсорного экрана, оптическое соединение, защитное стекло, интерфейсные кабели и соответствующие требования к интеграции дисплея. Ее системы управления качеством включают сертификаты ISO 9001, ISO 13485 и IATF 16949, а платы контроллеров перед отправкой проходят функциональные испытания в соответствии с информацией о продукции компании.
Для клиентов OEM и ODM инженерная поддержка может включать в себя:
- Разрешение ЖК-дисплея и конфигурация синхронизации
- Назначение контактов LVDS и регулировка времени TTL
- Оптимизация прошивки
- Подсветка и регулировка яркости
- Конфигурация языка экранного меню
- Настройка логотипа стартапа
- Конфигурация контактов и разъемов кабеля
- Требования к механическому монтажу
- Совместимость ЖК-дисплея и сенсорной панели
Этот интегрированный подход может быть особенно ценным для проектов, где совместимость дисплеев и долгосрочная доступность компонентов являются важными факторами проектирования.
Технический обзор платы контроллера
В следующей таблице обобщены важные характеристики этого контроллера и поясняется их практическая значимость при разработке системы отображения.
| Спецификация/особенность | Доступная конфигурация | Инженерное преимущество |
|---|---|---|
| Видеовходы | 2 × HDMI | Поддерживает несколько источников цифрового видео |
| ЖК-выходы | LVDS и TTL/RGB | Расширяет выбор совместимых ЖК-дисплеев |
| Диапазон размеров ЖК-дисплея | Примерно 7–32 дюйма | Подходит для различных форматов промышленных дисплеев. |
| Прошивка | Настраиваемый | Поддерживает параметры отображения, специфичные для проекта. |
| Разъем ЛВДС | JST 2×15 контактов | Обеспечивает подключение дифференциального сигнала дисплея |
| ЛВДС ФФК | 40-контактный, 0,5 мм | Поддерживает совместимые подключения ЖК-панели |
| ТТЛ Т-КОН | 50-контактный FFC | Обеспечивает подключение сигналов RGB и синхронизации. |
| Интерфейс подсветки | PH2.0 6-контактный | Поддерживает совместимую мощность и управление подсветкой. |
Фактические определения выводов и электрическую конфигурацию всегда следует сверять с техническими данными целевого ЖК-дисплея. Например, интерфейс LVDS использует пары дифференциальных сигналов TX, а интерфейс TTL включает данные RGB, DE, VS, HS, DCLK и соответствующие сигналы управления. Правильное сопоставление контактов имеет важное значение для успешной интеграции.
Часто задаваемые вопросы
1. Какие ЖК-панели можно подключить к этому контроллеру?
Контроллер можно настроить для широкого спектра промышленных TFT-ЖК-панелей с использованием совместимых интерфейсов LVDS или TTL. В зависимости от конкретной модели и электрических требований могут поддерживаться панели размером примерно 7–32 дюйма. Предоставление номера модели ЖК-дисплея позволяет инженерной команде проверить совместимость.
2. Можно ли настроить прошивку для OEM-проекта?
Да. Настройка встроенного ПО может охватывать разрешение ЖК-дисплея, параметры синхронизации, определения интерфейса, настройки экранного меню, логотипы запуска и другие требования, специфичные для проекта.
3. Поддерживает ли плата ЖК-панели LVDS и TTL?
Да. Контроллер предназначен для обеспечения выходов как LVDS, так и RGB TTL, что позволяет ему поддерживать различные совместимые промышленные конфигурации TFT-ЖК-дисплеев.
4. Можно ли одновременно подключить два источника HDMI?
Плата оснащена двумя входными интерфейсами HDMI, что позволяет включать в систему отображения два совместимых источника цифрового видео с выбором источника в соответствии с настроенным приложением.
5. Подходит ли этот контроллер для непрерывного промышленного применения?
Продукт предназначен для промышленного применения и непрерывной работы с упором на стабильную обработку сигналов, контроль помех, компоненты, ориентированные на промышленность, и долгосрочные поставки.
6. Может ли SKY-TDM поставить полный дисплей в сборе?
Да. SKY-TDM может поддерживать более широкие требования к интеграции дисплеев, включая промышленные ЖК-панели, емкостные или резистивные сенсорные экраны, платы контроллеров, интерфейсные кабели, оптическое соединение, защитное стекло и соответствующие инженерные услуги OEM/ODM.
Получите индивидуальное решение для промышленного дисплея
Выбор правильного контроллера ЖК-дисплея является важным шагом в создании стабильной промышленной системы отображения. Благодаря двум входам HDMI, совместимости выходов LVDS и TTL, настраиваемому встроенному ПО и инженерной поддержке совместимости и интеграции ЖК-дисплеев этот контроллер может помочь OEM-разработчикам создавать системы отображения с учетом их конкретных технических требований. Если вы оцениваете проект нового промышленного HMI, медицинского устройства, киоска, транспортного дисплея или встраиваемого оборудования, узнайте больше о плате AD с интерфейсом 2-HDMI для LVDS TTL исвязаться с намис вашей моделью ЖК-дисплея, разрешением, типом интерфейса, количеством и требованиями проекта. SKY-TDM может помочь проверить совместимость и разработать практичное решение отображения для вашего приложения.
