Сегодня при выборе емкостных сенсорных панелей для промышленного оборудования основное внимание обычно уделяется размеру экрана, точкам касания, защитному стеклу и оптическому ламинированию. Тем не менее, не следует игнорировать одну ключевую техническую характеристику: интерфейс сенсорного сигнала.
В чем реальная разница между USB и I²C для промышленных емкостных сенсорных панелей? И что еще более важно, как выбрать правильный интерфейс для вашего проекта?
Для OEM- и ODM-клиентов выбор во многом зависит от хост-системы, архитектуры контроллера, программной среды и механической конструкции.
СКАЙ-ТДМ предлагает индивидуальные емкостные сенсорные панели для промышленных HMI, медицинских устройств, встроенных систем, интеллектуальных терминалов и приложений автоматизации с поддержкой USB, I²C и других вариантов интерфейса.
Он передает данные касания в хост-систему, используя протокол связи USB. Поскольку USB является одним из наиболее распространенных периферийных интерфейсов, он является идеальным выбором для подключения к промышленным ПК, платформам Windows/Linux/Android, киоскам самообслуживания, коммерческим дисплеям и встраиваемым компьютерам.
Самым большим преимуществом USB является его удобство. Команды разработчиков могут легко подключить сенсорную панель к хост-системе, не проектируя выделенные цепи связи на основной плате, что значительно сокращает время разработки продукта.
I²C — это общий последовательный интерфейс связи во встроенных системах.
Сенсорные панели I²C напрямую взаимодействуют с микроконтроллерами или процессорами через шину I²C, что делает их идеальными для разработки специального оборудования.
Например, если в промышленном проекте уже есть основная плата управления, обычно предпочтительнее подключить сенсорный контроллер к процессору через I²C. В этом случае I²C действует как неотъемлемая часть аппаратной архитектуры, а не просто внешнее периферийное устройство.
| Особенность | USB-сенсорная панель | Сенсорная панель IIC |
| Метод интеграции | Внешнее периферийное устройство | Встроенная связь |
| Промышленный ПК | Отличный | Менее удобно |
| Встроенный микроконтроллер | Возможный | Отличный |
| Совместимость ОС | В целом удобно | Требуется системная интеграция |
| Разработка | Быстрее для многих проектов на базе ПК | Требуется разработка оборудования/прошивки |
| Интеграция печатной платы | Менее прямой | Высокая степень интеграции |
| Применение кабеля | Более гибкий | Лучше подходит для коротких соединений |
| Настройка оборудования | Хороший | Отличный |
| Типичное использование | HMI, киоск, терминал на базе ПК | Встроенный HMI, специальное оборудование |

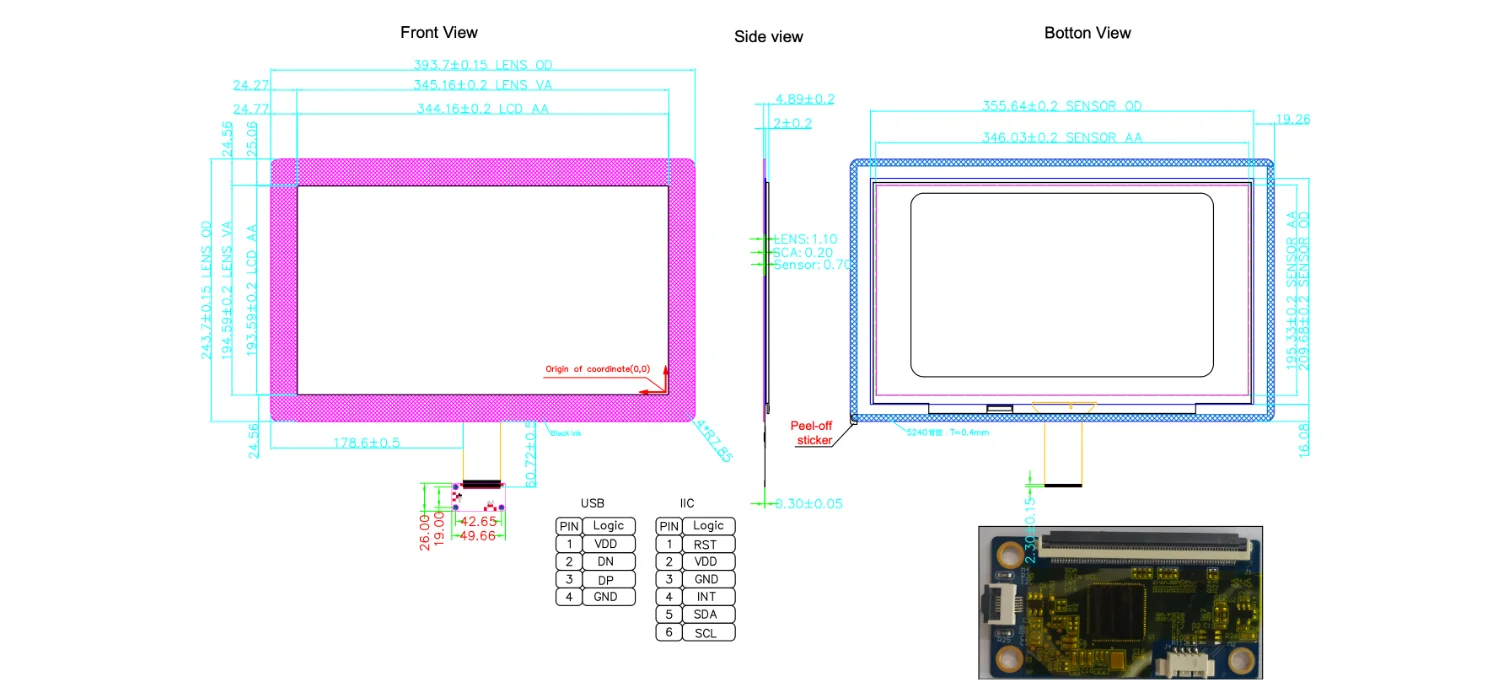

Вот почему сенсорная панель одинакового размера может быть доступна как в версиях USB, так и в версиях IIC.
Сенсорная технология может быть похожей, но метод системной интеграции разный.
●Упрощенная интеграция. В промышленные системы HMI проще интегрировать сенсорные панели USB, поскольку хост-платформа уже поддерживает USB.
●Отличная совместимость с платформами. Основные операционные системы, представленные на рынке, изначально поддерживают USB, что делает его стандартным интерфейсом для Windows, Android и Linux.
●Идеально подходит для автономных систем HMI: при использовании автономных компьютеров или встроенных ПК USB обеспечивает удобное коммуникационное соединение.
●Ускоренная разработка. На ранних стадиях проекта USB позволяет быстро оценить удобство использования сенсорной панели без необходимости предварительной разработки специальных интерфейсов связи.
● Разработан для встраиваемой интеграции: если сенсорная панель напрямую интегрирована во встроенную систему, интерфейс I²C является наиболее подходящим выбором.
●Простая архитектура шины: I²C использует двухпроводную структуру связи, которая очень привлекательна для встроенных печатных плат с ограниченными интерфейсными ресурсами.
●Более широкий контроль над оборудованием. Для клиентов, которые самостоятельно разрабатывают свои собственные платы управления и встроенное ПО, интерфейс I²C обеспечивает больший контроль над архитектурой сенсорной связи.
●Идеально подходит для индивидуальных устройств: I²C особенно полезен для OEM-устройств, в которых сенсорная панель и основная плата управления спроектированы синхронно.
Различные интерфейсы предлагают разные преимущества, и ни один сенсорный интерфейс не подходит для всех сценариев промышленного HMI. Вы можете обратиться к следующим рекомендациям:
●Промышленные ПК + сенсорные панели: USB обычно является более удобным выбором.
●MCU + встроенные сенсорные панели: I²C обычно является оптимальным выбором.
●Пользовательские платы управления: I²C обеспечивает более глубокую интеграцию оборудования.
●Быстрое прототипирование: USB может упростить первоначальное тестирование и оценку.
●Массовое производство: оба USB и I²C жизнеспособны; окончательное решение должно основываться на фактической архитектуре аппаратного и программного обеспечения.
В настоящее время наши сенсорные панели предлагают широкий выбор емкостных сенсорных панелей USB/I²C, охватывающих экраны различных размеров для промышленных HMI и встраиваемых приложений.
Это очень важный вопрос.
Хотя коммуникационный интерфейс отвечает за передачу данных касания, общее впечатление от касания определяется комбинацией нескольких факторов. К ним в первую очередь относятся: конструкция сенсорного датчика, сенсорная микросхема, встроенное ПО, маршрутизация датчика, толщина защитного стекла, поддержка прикосновения в перчатках, среда EMI/ESD, процесс оптического ламинирования и хост-система. Таким образом, выбор между USB и I²C является лишь одним шагом в разработке промышленной сенсорной панели и не влияет на производительность сенсорного управления.
В начале разработки проекта вы можете определить подходящий интерфейс на основе следующих пяти ключевых моментов:
●Проверьте хост-платформу: будет ли сенсорная панель подключена к промышленному ПК, материнской плате Android, системе Linux или MCU?
●Проверьте главный контроллер: имеет ли материнская плата интерфейсы USB или I²C?
●Проверьте механическую конструкцию: где будет расположен контроллер сенсорной панели? Какой длины должен быть FPC или ленточный кабель? Где будет установлен разъем?
●Проверьте программную среду: есть ли у группы разработчиков необходимые драйверы или встроенное ПО?
●Проверьте план производства. Если продукт собирается поступить в массовое производство, выбор интерфейса должен быть подтвержден до окончательного проектирования печатной платы.
Профессиональную промышленную сенсорную панель не следует выбирать исключительно по размеру экрана. Полноценное решение требует всестороннего рассмотрения следующих элементов:
Сенсорная технология → Датчик → ИС контроллера → Интерфейс → Защитное стекло → FPC → Прошивка → Механическая интеграция → Среда применения
Такой целостный подход особенно важен для промышленного оборудования, медицинских приборов, систем автоматизации и других изделий, рассчитанных на длительную эксплуатацию.
Таким образом, правильный интерфейс – это не обязательно тот, который имеет самые высокие характеристики, а тот, который можно надежно интегрировать в готовый продукт клиента.
Если вы разрабатываете промышленные HMI, медицинские устройства, системы автоматизации, киоски самообслуживания или встраиваемые продукты, укажите размер сенсорного экрана, хост-платформу, операционную систему, механические чертежи и требования к интерфейсу.
СКАЙ-ТДМСенсорные панели могут порекомендовать наиболее подходящую конфигурацию сенсорной панели и интерфейса для вашего проекта.
Свяжитесь с нами сегодня, чтобы получить индивидуальные решения для емкостных сенсорных панелей USB, I²C или комбинированных USB + I²C.
