Как плата AD с интерфейсом HDMI, DP, VGA и Type C к LVDS EDP упрощает интеграцию промышленного дисплея

СКАЙ-ТДМразрабатываетHDMI, DP, VGA и тип C к интерфейсу LVDS EDP, плата ADчтобы помочь OEM-производителям, системным интеграторам и производителям промышленного оборудования подключать несколько видеоисточников с ЖК-панелями LVDS или eDP через один гибкий контроллер дисплея. Объединив входы HDMI, DisplayPort, VGA и USB Type-C с несколькими конфигурациями выходов ЖК-дисплея, плата может снизить сложность аппаратного обеспечения, одновременно поддерживая требовательные приложения для встроенных дисплеев.

Современным промышленным системам отображения часто приходится работать с различными хост-компьютерами, графическими интерфейсами и ЖК-панелями. Использование отдельного контроллера для каждого интерфейса может увеличить объем инженерных работ, требования к инвентарю и время интеграции. Многоинтерфейсная плата драйвера ЖК-дисплея обеспечивает более практичный подход, объединяя несколько видеовходов и выходов дисплея на одной печатной плате промышленного класса.

Конфигурация интерфейсов HDMI, DP, VGA и Type-C поддерживает широкий спектр хост-платформ, а выходы LVDS и eDP делают контроллер подходящим для различных архитектур TFT LCD. Плата поддерживает настраиваемое напряжение панели, мощность подсветки, промышленные рабочие температуры и инженерные услуги OEM/ODM, что делает ее подходящей для промышленных HMI, оборудования с ЧПУ, медицинских устройств, киосков, систем машинного зрения и встроенных дисплеев.

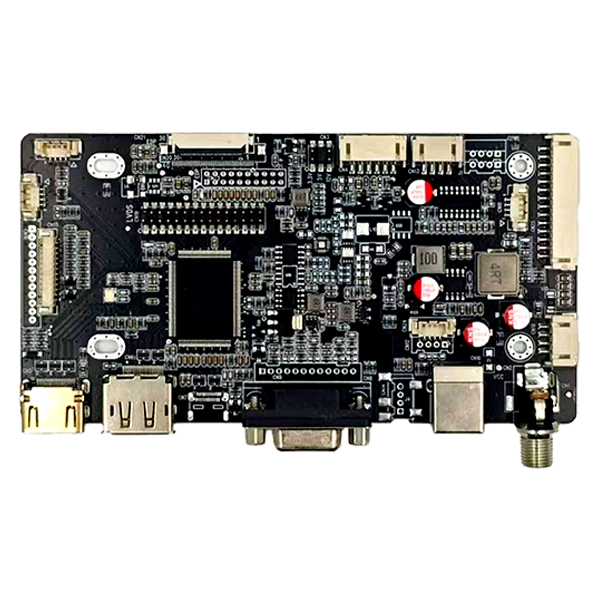

HDMI and DP and VGA and Type C To LVDS EDP Interface AD Board

Почему промышленным дисплеям необходимо несколько видеоинтерфейсов?

Проекты промышленных дисплеев редко следуют одной аппаратной архитектуре. Одна машина может использовать промышленный компьютер с DisplayPort, другая может использовать HDMI, а более старое оборудование может по-прежнему использовать VGA. На стороне дисплея ЖК-модуль может использовать LVDS или eDP в зависимости от его поколения, разрешения, размера и конструкции.

Это создает общую инженерную проблему: источник видеосигнала и ЖК-панель не обязательно используют один и тот же стандарт интерфейса. Без гибкого контроллера инженерам могут понадобиться разные платы преобразования для разных проектов.

Контроллер дисплея с несколькими входами может упростить эту архитектуру, поддерживая:

Источники видео HDMI для обычных цифровых хост-систем.
DisplayPort для современных промышленных компьютеров и встраиваемых платформ.
VGA для устаревших компьютеров и обновлений оборудования.
USB Type-C с альтернативным режимом DP для совместимых компактных вычислительных платформ.
Выходы LVDS для совместимых промышленных TFT ЖК-панелей.
Выходы eDP для новых высокопроизводительных ЖК-архитектур.

Для OEM-проектов такая гибкость может помочь снизить необходимость перепроектирования электроники дисплея при изменении хост-платформы.

Как плата контроллера соединяет различные интерфейсы дисплея?

Основная роль драйвера ЖК-дисплея или платы AD заключается в получении видеоинформации от главного устройства, обработке сигнала и доставке подходящего сигнала дисплея на выбранную ЖК-панель. Интерфейс на стороне хоста и интерфейс на стороне панели не обязательно должны быть идентичными.

В этой конфигурации HDMI, DP, VGA и Type-C функционируют как варианты видеовхода. Контроллер обрабатывает эти сигналы и обеспечивает выход LVDS или eDP в соответствии с архитектурой подключенной панели.

Плата поддерживает двухканальный 8-битный LVDS и несколько конфигураций eDP, включая 20-контактный, 30-контактный и 40-контактный варианты FPC. Это делает совместимость панелей важной частью системной интеграции. Перед началом производства инженеры должны проверить модель ЖК-дисплея, разрешение, тип интерфейса, определение контактов, напряжение панели, требования к подсветке и конфигурацию встроенного ПО.

Например, системный интегратор, модернизирующий старую промышленную машину на базе VGA, потенциально может сохранить существующую архитектуру ЖК-дисплея, используя контроллер, принимающий вход VGA. И наоборот, новая встроенная система может использовать вход HDMI, DP или совместимый вход Type-C при управлении панелью eDP.

Каковы основные характеристики интерфейсной платы AD?

1. Несколько вариантов видеовхода

Плата сочетает в себе видеовходы HDMI, DisplayPort, VGA и USB Type-C. Эта многоинтерфейсная архитектура дает разработчикам оборудования больше свободы при выборе промышленных компьютеров, встроенных плат и хост-устройств.

2. Совместимость дисплеев LVDS и eDP

Поддержка LVDS и eDP делает контроллер подходящим для различных поколений технологии TFT LCD. Доступные конфигурации включают двухканальный 8-битный LVDS, а также 20-контактный, 30-контактный и 40-контактный интерфейсы eDP.

3. Гибкая конфигурация электропитания

Контроллер поддерживает варианты напряжения панели: 3,3 В, 5 В и 12 В. Варианты выхода подсветки включают 5 В, 12 В и 24 В. Такая гибкость полезна при интеграции ЖК-модулей с различными электрическими требованиями.

4. Промышленная эксплуатационная способность

Указанный диапазон рабочих температур составляет от -20°C до 80°C. Конструкция также включает в себя компоненты промышленного класса, конструкцию с низким уровнем пульсаций и улучшенную защиту от электростатического разряда для требовательных условий эксплуатации оборудования.

5. Функции обработки и расширения изображений.

В информации о продукте указана встроенная память DDR, обработка FRC и поворот изображения на 180°. Эти функции могут быть полезны во встроенных дисплеях, где ориентацию изображения и обработку дисплея необходимо адаптировать к физической установке.

Каковы основные технические характеристики?

В следующей таблице приведены основные характеристики, доступные для этого многоинтерфейсного контроллера дисплея:

Элемент	Спецификация
Видео вход	HDMI, DisplayPort (DP), VGA, тип-C
Выход дисплея	LVDS и eDP
Интерфейс электронной обработки данных	20-контактный/30-контактный/40-контактный FPC
LVDS-выход	Двухканальный 8-битный LVDS
Напряжение панели	3,3 В/5 В/12 В
Выход подсветки	5В/12В/24В
Аудио Усилитель	3 Вт × 2
Входное напряжение	8 В–28 В
Рабочая температура	от -20°С до 80°С

Поскольку ЖК-панели могут иметь разные определения контактов, даже если они используют один и тот же общий стандарт интерфейса, инженерам следует рассматривать спецификации как отправную точку для проверки совместимости, а не предполагать, что каждая панель напрямую взаимозаменяема.

Где можно использовать этот контроллер дисплея?

Комбинация нескольких видеовходов и выходов LVDS/eDP делает этот тип контроллера подходящим для широкого спектра промышленных и встраиваемых дисплеев.

Промышленные терминалы HMI

Человеко-машинные интерфейсы часто должны работать непрерывно при подключении промышленных компьютеров к ЖК-дисплеям TFT. Гибкие возможности видеовхода упрощают выбор аппаратной платформы и модернизацию оборудования.

Интерфейсы станков с ЧПУ

Системы ЧПУ могут использовать различные поколения вычислительного оборудования. Многоинтерфейсный контроллер может помочь подключить устаревшие или современные видеоисточники с подходящими ЖК-панелями.

Дисплеи медицинского оборудования

Медицинское диагностическое и лабораторное оборудование может требовать стабильной работы дисплея и тщательно подобранных конфигураций ЖК-дисплея. Поэтому тестирование совместимости панелей и настройка параметров дисплея могут быть важны во время интеграции.

Системы машинного зрения

Оборудование машинного зрения обычно сочетает в себе промышленные компьютеры, камеры, процессоры и дисплеи оператора. Гибкие видеоинтерфейсы позволяют подсистеме дисплея адаптироваться к различным конфигурациям хоста.

Открытые мониторы и киоски

Терминалы самообслуживания, киоски и мониторы с открытой рамкой могут использовать ЖК-дисплеи разных размеров и хост-платформы. Настраиваемый контроллер может помочь производителям стандартизировать часть архитектуры дисплея для разных вариантов продукции.

Как поддержка OEM и ODM улучшает интеграцию дисплеев?

Выбор платы драйвера ЖК-дисплея зависит не только от типа разъема. Успешная интеграция зависит от соответствия контроллера конкретной ЖК-панели и архитектуре системы.

Для проектов OEM и ODM инженерная поддержка может включать в себя:

Проверка совместимости ЖК-панели.
Оптимизация и настройка прошивки.
Модификация EDID.
Настройка параметров подсветки.
Индивидуальная конструкция кабелей LVDS и eDP.
Печать логотипа на печатной плате для индивидуального оборудования.
Соответствие напряжению панели и требованиям к подсветке.

Эти услуги могут быть особенно ценными, когда клиенту нужен индивидуальный дисплей в сборе, а не стандартная плата контроллера. Вместо того, чтобы рассматривать ЖК-дисплей, плату драйвера, кабель и подсветку как независимые компоненты, всю систему отображения можно оценить как интегрированное решение.

Для индивидуального проекта покупатели должны подготовить номер модели ЖК-дисплея, требуемый видеовход, входную мощность, требования к подсветке, расчетное годовое количество, а также любые требования к встроенному программному обеспечению или OEM перед технической оценкой.

Как инженерам следует выбирать правильный контроллер дисплея?

Перед покупкой платы контроллера инженерам следует проверить ряд технических параметров, а не выбирать плату исключительно по внешнему виду разъема.

Подтвердите интерфейс ЖК-дисплея.Определите, использует ли панель LVDS или eDP, и определите точную конфигурацию разъема и контактов.
Проверьте напряжение панели.Убедитесь, что ЖК-дисплею требуется напряжение 3,3 В, 5 В или 12 В.
Проверьте подсветку.Подтвердите необходимое напряжение подсветки, сигнал включения и требования к ШИМ.
Проверьте источник видео.Определите, использует ли хост HDMI, DP, VGA или совместимый альтернативный режим DP Type-C.
Подтвердите разрешение и время.Прошивка контроллера должна быть совместима с параметрами дисплея целевой панели.
Оцените операционную среду.Для промышленного оборудования следует учитывать требования к температуре, электростатическому разряду, стабильности электропитания и непрерывной работе.
Обсудите требования к настройке.При OEM-производстве конфигурация кабелей, встроенное ПО, маркировка печатных плат и соответствие панелей должны быть подтверждены до начала массового производства.

Этот контрольный список помогает уменьшить проблемы совместимости во время тестирования прототипов и производственного развертывания.

Часто задаваемые вопросы

В1: Поддерживает ли плата ЖК-панели LVDS и eDP?

Да. Контроллер предназначен для поддержки ЖК-панелей LVDS и eDP TFT. Доступные конфигурации включают двухканальные 8-битные варианты LVDS и eDP с 20-контактными, 30-контактными и 40-контактными интерфейсами FPC.

В2: Какие видеовходы поддерживаются?

Плата поддерживает видеовходы HDMI, DisplayPort, VGA и USB Type-C. Работа видео Type-C зависит от хост-устройства, поддерживающего соответствующую функцию альтернативного режима DisplayPort.

В3: Какие напряжения панели доступны?

Указанные варианты напряжения панели: 3,3 В, 5 В и 12 В. Соответствующую настройку следует выбирать в соответствии со спецификациями целевой ЖК-панели.

В4: Можно ли настроить контроллер для OEM-проекта?

Да. Поддержка индивидуальной настройки может включать проверку совместимости ЖК-дисплея, оптимизацию прошивки, модификацию EDID, настройку параметров подсветки, индивидуальные кабели LVDS/eDP и печать логотипа на печатной плате.

В5: Какую информацию следует предоставить перед запросом предложения?

Рекомендуется указать модель ЖК-панели, желаемый видеовход, входное напряжение, требования к подсветке, ожидаемый годовой объем, а также любые требования к настройке OEM или встроенного ПО. Эти детали позволяют команде инженеров более точно оценить совместимость.

Заключительный вывод

Гибкий мультиинтерфейсный контроллер дисплея может упростить соединение между современными и устаревшими видеоисточниками и различными поколениями промышленных TFT-ЖК-панелей. Благодаря входам HDMI, DisplayPort, VGA и Type-C в сочетании с выходами LVDS и eDP решение может поддерживать широкий спектр промышленных приложений HMI, ЧПУ, медицины, киосков, транспорта и встроенных дисплеев. Настраиваемая мощность панели, параметры подсветки, промышленный температурный диапазон и инженерные услуги OEM/ODM дополнительно поддерживают индивидуальные проекты отображения.
