Промышленному оборудованию часто требуются разные видеоинтерфейсы в зависимости от аппаратной платформы заказчика. Традиционные платы контроллера ЖК-дисплея обычно поддерживают только один интерфейс панели, что вынуждает инженеров перепроектировать оборудование или приобретать несколько плат контроллера для разных проектов.

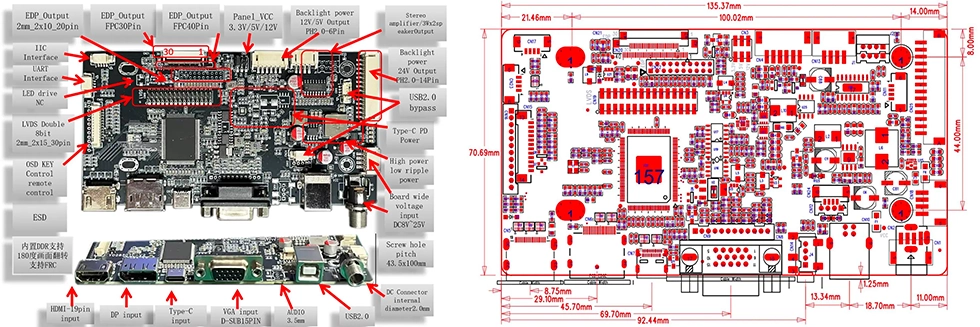

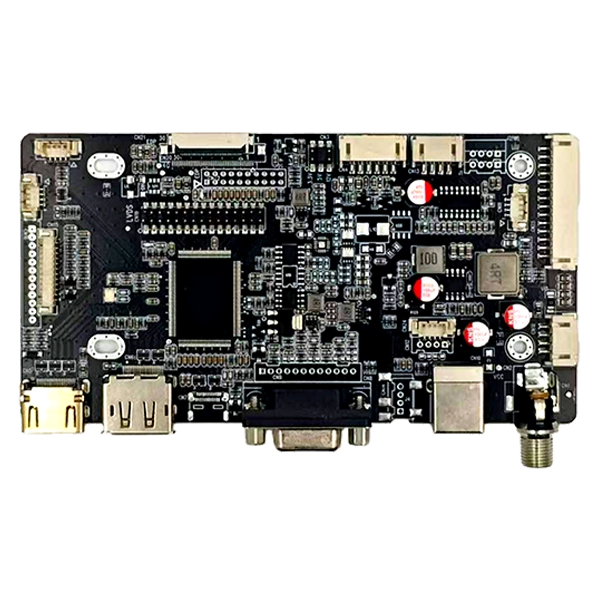

СКАЙ-ТДМHDMI, DP, VGA и тип C к интерфейсу LVDS EDP, плата ADустраняет эти ограничения за счет интеграцииHDMI, DisplayPort, VGA и USB Type-Cвидеовходы вместе сLVDS и eDPотображать выходные данные на одной печатной плате промышленного класса.
Независимо от того, разрабатываете ли вы новый HMI, модернизируете устаревшее оборудование или интегрируете встроенный дисплей в промышленное оборудование, одна плата контроллера поддерживает несколько конфигураций ЖК-дисплея, сокращая при этом время разработки, стоимость инвентаря и сложность продукта.
Разработанная для длительного промышленного применения, плата обеспечивает стабильное качество изображения, гибкие возможности питания и комплексные периферийные интерфейсы для производителей OEM-оборудования и системных интеграторов.

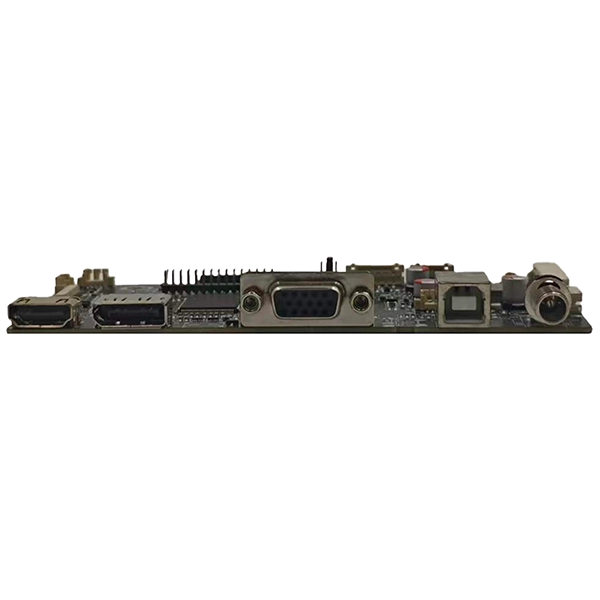

Эта интерфейсная плата AD объединяет несколько вариантов ввода и полностью совместима с наиболее распространенными на сегодняшний день источниками видео:HDMI, DisplayPort (DP), VGA и USB Type-C (альтернативный режим DP). Это позволяет клиентам беспрепятственно переключаться между различными хост-платформами без необходимости использования дополнительных плат-преобразователей.
Эта плата AD интерфейса HDMI, DP, VGA и типа C-LVDS EDP полностью совместима с обоими основными стандартами интерфейса ЖК-дисплея. Доступные варианты вывода дисплея включают двухканальный 8-битный LVDS, 20-контактный eDP, 30-контактный eDP FPC и 40-контактный eDP FPC. Он идеально подходит для широкого спектра промышленных TFT-ЖК-модулей: от 7-дюймовых экранов до широкоформатных дисплеев.
В отличие от плат отображения потребительского уровня, эта плата AD с интерфейсом HDMI, DP, VGA и Type-C к LVDS EDP специально разработана для промышленных приложений с высокими техническими характеристиками и требовательными требованиями. Его основные аппаратные особенности включают широкий диапазон входного напряжения постоянного тока (8В-25В), промышленная конструкция с низким уровнем пульсаций, улучшенная защита от электростатического разряда (ESD) и использование компонентов промышленного класса для обеспечения долгосрочной стабильной работы. Он особенно хорошо подходит для сложных сред, таких как уличные условия и условия высокой температуры, гарантируя постоянную стабильность изображения.
Эта плата AD с интерфейсом HDMI, DP, VGA и типа C к LVDS EDP широко используется в промышленных продуктах, работающих в сложных средах. Типичные сценарии применения включают промышленные терминалы HMI, сенсорные мониторы с открытой рамой, интерфейсы станков с ЧПУ, медицинское диагностическое оборудование и системы машинного зрения.
Каждый выставочный проект уникален. Мы предоставляем комплексные услуги технической поддержки, включая проверку совместимости ЖК-панелей, оптимизацию прошивки, модификацию EDID (расширенные идентификационные данные дисплея), настройку параметров подсветки, индивидуальный дизайн кабелей LVDS и eDP, а также печать логотипа на печатной плате. Независимо от того, требуется ли вашему проекту стандартная плата контроллера или полностью индивидуальное решение, SKY-TDM обеспечивает профессиональную инженерную поддержку на каждом этапе жизненного цикла продукта.
| Элемент | Спецификация |
| Видео вход | HDMI, DisplayPort(DP), VGA, тип-C |
| Выход дисплея | LVDS, eDP (20-контактный/30-контактный/40-контактный) |
| Напряжение панели | 3,3 В/5 В/12 В |
| Выход подсветки | 5В/12В/24В |
| Аудио | Усилитель 3 Вт х 2 |
| Входное напряжение | 8~28В |
| Рабочая температура | от -20°С до 80°С |
| Приколоть | Сигнал | Приколоть | Сигнал |
| 1 | ВКК (3,3/5/12 В) | 2 | ВКК (3,3/5/12 В) |
| 3 | ВКК (3,3/5/12 В) | 4 | Северная Каролина |
| 5 | Земля | 6 | Земля |
| 7 | ТХО0- | 8 | ТХО0+ |
| 9 | ТХО1- | 10 | ТХО1+ |
| 11 | ТХО2- | 12 | ТХО2+ |
| 13 | Земля | 14 | Земля |
| 15 | TXOCLK- | 16 | ТХОКЛК+ |
| 17 | ТХО3- | 18 | ТХО3+ |
| 19 | TXE0- | 20 | ТХЕ0+ |
| 21 | TXE1- | 22 | ТХЕ1+ |
| 23 | TXE2- | 24 | ТХЕ2+ |
| 25 | Земля | 26 | Земля |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | ТХЕ3+ |
| Приколоть | Сигнал | Приколоть | Сигнал |
| 1 | Северная Каролина | 2 | Земля |
| 3 | еDP3N/3- | 4 | еDP3P/3+ |
| 5 | Земля | 6 | эДП2Н/2- |
| 7 | еDP2P/2+ | 8 | Земля |
| 9 | еDP1N/1- | 10 | еDP1P/1+ |
| 11 | Земля | 12 | еDP0N/0- |
| 13 | еDP0P/0+ | 14 | Земля |
| 15 | AUX_P/+ | 16 | ВЫХ_Н/- |
| 17 | Земля | 18 | ВКК (3,3/5/12 В) |
| 19 | ВКК (3,3/5/12 В) | 20 | ВКК (3,3/5/12 В) |
| 21 | ВКК (3,3/5/12 В) | 22 | Северная Каролина |
| 23 | Земля | 24 | Земля |
| 25 | Земля | 26 | Земля |
| 27 | еDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | БК-ШИМ | 34 | BK_EN |
| 35 | Северная Каролина | 36 | Северная Каролина |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | Северная Каролина |
| Приколоть | Сигнал | Приколоть | Сигнал |
| 1 | Северная Каролина | 2 | Земля |
| 3 | еDP1N/1- | 4 | еDP1P/1+ |
| 5 | Земля | 6 | еDP0N/0- |
| 7 | еDP0P/0+ | 8 | Земля |
| 9 | AUX_P/+ | 10 | ВЫХ_Н/- |
| 11 | Земля | 12 | ВКК (3,3/5/12 В) |
| 13 | ВКК (3,3/5/12 В) | 14 | Северная Каролина |
| 15 | Земля | 16 | Земля |
| 17 | еDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | БК_ШИМ | 24 | Северная Каролина |
| 25 | Северная Каролина | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | Северная Каролина |
| Приколоть | Сигнал | Приколоть | Сигнал |
| 1 | ВКК (3,3/5/12 В) | 2 | ВКК (3,3/5/12 В) |
| 3 | Земля | 4 | Земля |
| 5 | еDP0N/0- | 6 | еDP0P/0+ |
| 7 | еDP1N/1- | 8 | еDP1P/1+ |
| 9 | эДП2Н/2- | 10 | еDP2P/2+ |
| 11 | еDP3N/3- | 12 | еDP3P/3+ |
| 13 | Земля | 14 | Земля |
| 15 | ВЫХ_Н/- | 16 | AUX_P/+ |
| 17 | Земля | 18 | Земля |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| Приколоть | Сигнал |
| 1 | Земля |
| 2 | Земля |
| 3 | ШИМ/Вадж |
| 4 | ВКЛ/ВЫКЛ |
| 5 | +12 В/5 В |
| 6 | +12 В/5 В |
Поставка оборудования – это только основа; сервис является гарантией долгосрочного успеха. SKY-TDM стремится ускорить запуск вашего проекта и полностью решить проблемы вашей цепочки поставок. Мы предоставляем следующую основную поддержку:
- Длительный жизненный цикл продукта:Стабильные и надежные возможности массового производства.
- Комплексная техническая поддержка:Помощь в тестировании совместимости ЖК-дисплея и нестандартных сигнальных кабелях.
- Гибкая модель производства:Низкий минимальный заказ (минимальный объем заказа) и быстрый технический ответ.
- Универсальные решения для отображения:Сенсорные экраны и ЖК-панели поставляются в виде согласованного комплекта для удовлетворения разнообразных потребностей.
А: Да. Он совместим с TFT-ЖК-панелями промышленного класса с интерфейсами LVDS или eDP. Мы можем порекомендовать подходящие разъемы и прошивку в зависимости от конкретной модели панели.
О: плата поддерживаетHDMI, DisplayPort, VGA и USB Type-C(с DP Alt Mode), обеспечивая широкую совместимость с различными промышленными компьютерами и встроенными системами.
А: Да. Мы предлагаем комплексные услуги по настройке встроенного ПО, включая настройку времени, настройку EDID (расширенные идентификационные данные дисплея), настройку логотипа загрузки и оптимизацию параметров панели.
О: плата контроллера поддерживает широкий диапазон входного напряжения постоянного тока.от 8 В до 25 В, что делает его идеально совместимым с промышленными системами электропитания 12 В и 24 В.
А: Да. Мы производим кабели LVDS, кабели eDP FPC, кабели подсветки и жгуты питания по индивидуальному заказу, чтобы обеспечить нашим клиентам интеграцию по принципу «подключи и работай».
А: Да. Мы поддерживаем шелкографическую печать логотипа на печатной плате, настройку прошивки, модификацию разъемов, кабельные сборки и полный комплекс услуг по разработке ODM.
A: Выход LVDS поддерживает до1920×1080 при 60 Гц(двухканальный 8-битный). Выход eDP поддерживает до3840×2160 при 60 Гц(4K UHD), в зависимости от спецификации панели и качества кабеля. Для приложений 4K мы рекомендуем использовать интерфейс eDP для оптимальной пропускной способности.
А: Да. Плата поддерживает поворот изображения на 180° посредством конфигурации прошивки. Для поворота на 90°/270° (портретный режим) мы можем настроить прошивку в соответствии с требованиями вашей панели и приложения. Пожалуйста, укажите требования к ориентации при размещении заказа.
Ищем надежногоHDMI, DP, VGA и тип C к интерфейсу LVDS EDP, плата ADдля вашего следующего проекта встроенного дисплея?
Чтобы порекомендовать наиболее подходящее решение, при оформлении запроса предоставьте следующую информацию:
- Номер модели ЖК-панели
- Требуемый интерфейс видеовхода (HDMI, DP, VGA или USB Type-C)
- Входное напряжение питания
- Требования к подсветке
- Расчетное годовое количество
- Требования к настройке OEM или прошивки
Наша команда инженеров рассмотрит ваши спецификации и предоставит совместимое решение, технические рекомендации и ценовое предложение в течение 24 рабочих часов.
