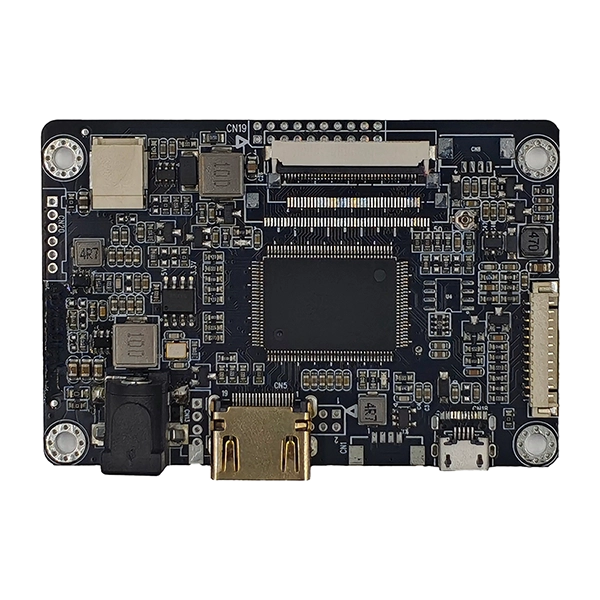

Выбор контроллера дисплея для промышленного оборудования требует большего, чем просто преобразование видеосигналов. Не менее важны долговременная стабильность, совместимость с различными ЖК-панелями, гибкая настройка и надежная техническая поддержка. СКАЙ-ТДМПлата AD интерфейса HDMI-TTLбыл разработан специально для OEM-производителей, которым требуется надежное решение для управления дисплеем промышленных TFT-ЖК-дисплеев.

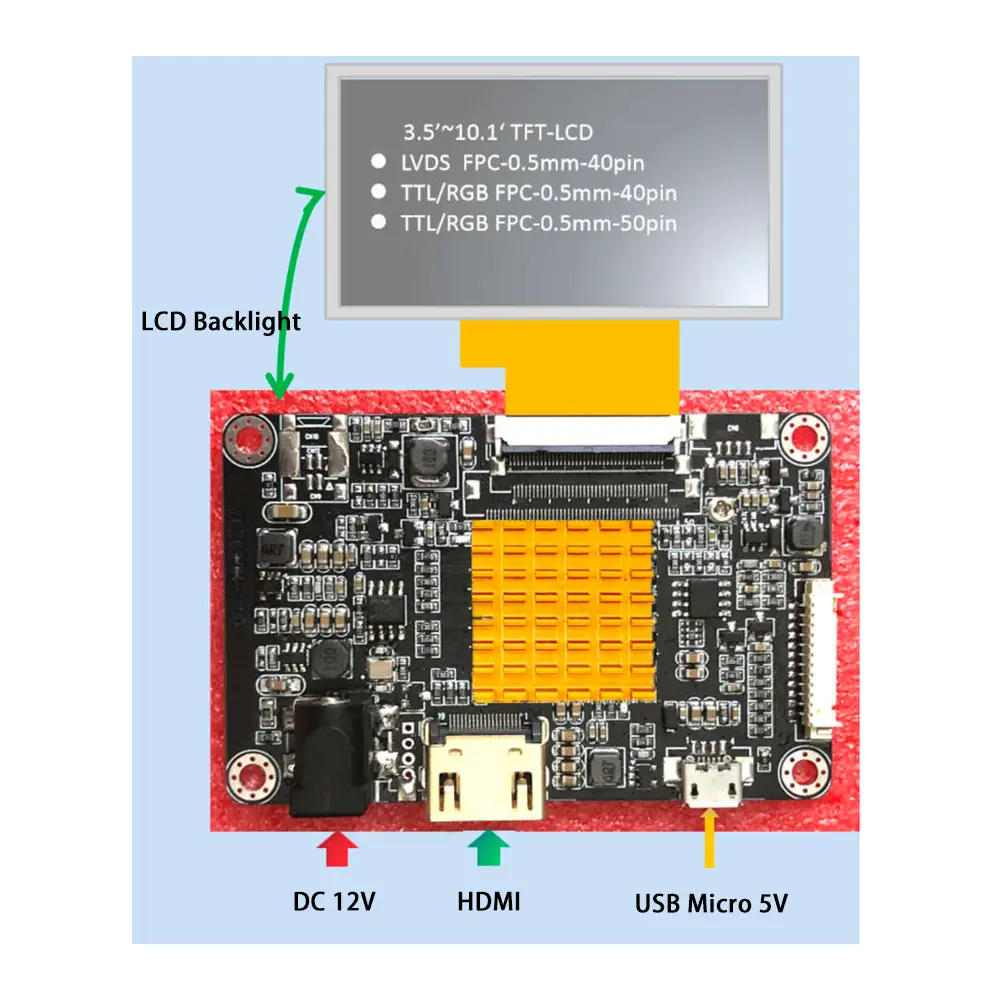

Разработанный на основе архитектуры промышленного уровня, этот контроллер преобразует стандартные сигналы HDMI в выходной сигнал TTL/RGB, позволяя современным встроенным системам управлять широким спектром TFT-ЖК-панелей. Плата поддерживает различные интерфейсы TTL, включая различные конфигурации FPC, регулируемое напряжение питания панели, встроенное управление светодиодной подсветкой и настраиваемые параметры синхронизации, что делает ее подходящей как для стандартных, так и для индивидуальных ЖК-модулей.
В отличие от плат контроллера потребительского дисплея, это решение разработано для непрерывной работы в сложных промышленных условиях. Стабильное управление питанием, оптимизированная целостность сигнала и тщательно спроектированная разводка печатной платы сводят к минимуму электромагнитные помехи и обеспечивают надежную передачу изображения даже в приложениях с электрическими помехами.
Для производителей оборудования не менее важна гибкость разработки. SKY-TDM обеспечивает настройку прошивки, настройку параметров дисплея, конструкцию кабеля, модификацию разъемов, настройку экранного меню, настройку логотипа и оптимизацию дисплея в соответствии с требованиями заказчика. Независимо от того, интегрируете ли вы 5-дюймовый портативный терминал или более крупную промышленную панель оператора, инженеры могут сократить необходимость перепроектирования оборудования и одновременно ускорить разработку продукта.
Опираясь на опыт SKY-TDM в области промышленных ЖК-решений, клиенты получают комплексную инженерную поддержку от выбора панели до производства, гарантируя совместимость, длительный жизненный цикл продукта и стабильные поставки для промышленных проектов.
- Чистая стабильность промышленного уровня:Оптимизированное управление питанием и конструкция схемы защиты от электромагнитных помех противостоят промышленным воздействиям окружающей среды, поддерживая непрерывную стабильную работу 24/7 без искажений экрана или пропадания сигнала.
- Преобразование HDMI-TTL по технологии Plug-and-Play:Объединяет современные источники сигнала HDMI и традиционные TTL/RGB TFT-экраны, совместимые с основными промышленными хостами управления, встроенными системами и компьютерными устройствами.
- Регулируемая конструкция с двойным напряжением:Свободно переключаемое выходное напряжение панели 3,3 В/5 В, адаптируемое к различным характеристикам ЖК-панели TFT без дополнительных модулей адаптера.
- Встроенный драйвер подсветки:Встроенная схема управления профессиональной светодиодной подсветкой поддерживает регулировку яркости, устраняя необходимость во внешних модулях управления подсветкой и упрощая проводку системы.

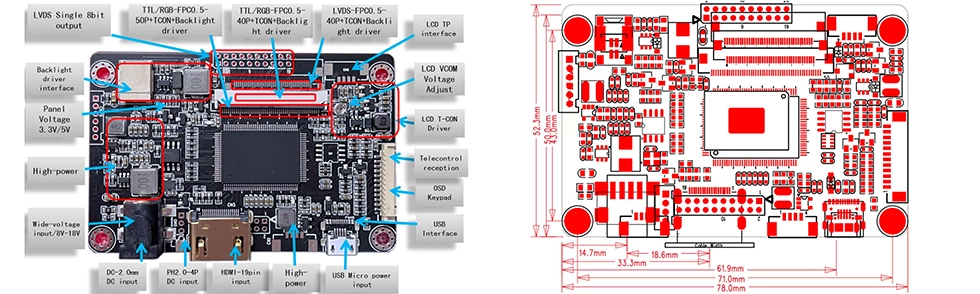

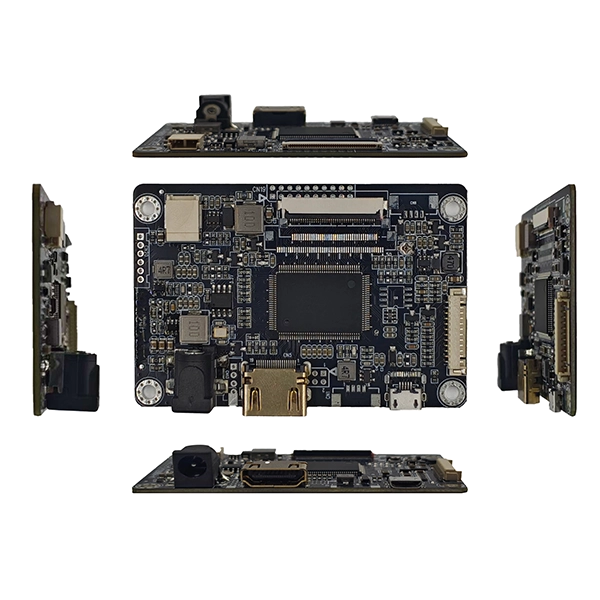

- Ультракомпактная встроенная компоновка:Миниатюрная структура печатной платы специально разработана для встраиваемого оборудования с ограниченным пространством, что позволяет максимально эффективно использовать пространство корпусов заказчика.
- Полная гибкость настройки:Поддерживает персонализированную настройку прошивки, изменение логотипа загрузки, настройку экранного меню и калибровку параметров дисплея в соответствии с эксклюзивными требованиями проекта.
Эта плата AD с интерфейсом HDMI-TTL широко используется во встроенных дисплеях в различных отраслях, где требуются компактные форм-факторы и высокая надежность. Ключевые области применения включают в себя:
- Компактные панели управления для промышленных HMI и ПЛК
- Портативные медицинские диагностические и испытательные приборы
- Модули отображения автоматизации зданий и мониторинга безопасности
- Миниатюрные интеллектуальные устройства управления и портативные промышленные терминалы
Изначально разработанный для небольшого оборудования, он служит идеальным решением для отображения HDMI-TTL.
| Особенность | Спецификация |
| Видео вход | HDMI |
| ЖК-выход | ТТЛ/RGB/LVDS |
| Напряжение панели | 3,3/5 В |
| Управление подсветкой | Встроенный светодиодный драйвер |
| Источник питания | Широкий вход постоянного тока 8～18В |
| экранное меню | Поддерживается внешняя клавиатура |
| Прошивка | Настраиваемый |
| Рабочая температура | от -20°С до 80°С |
| Приколоть | Сигнал | Приколоть | Сигнал |
| 1 | ВКОМ | 2 | ДВКК |
| 3 | ДВКК | 4 | Северная Каролина |
| 5 | ПЕРЕЗАГРУЗИТЬ | 6 | ПОДДЕРЖИВАТЬ |
| 7 | Земля | 8 | R0- |
| 9 | Р0+ | 10 | Земля |
| 11 | Р1- | 12 | Р1+ |
| 13 | Земля | 14 | R2- |
| 15 | Р2+ | 16 | Земля |
| 17 | CLK- | 18 | CLK+ |
| 19 | Земля | 20 | R3- |
| 21 | Р3+ | 22 | Земля |
| 23 | Северная Каролина | 24 | Северная Каролина |
| 25 | Земля | 26 | Северная Каролина |
| 27 | ДИМО | 28 | ДИСТЕР |
| 29 | АВДД | 30 | Земля |
| 31 | ВЕЛ- | 32 | ВЕЛ- |
| 33 | ЛР | 34 | УД |
| 35 | ВГЛ | 36 | CABC1 |
| 37 | КАНЦ0 | 38 | ВГХ |
| 39 | светодиод+ | 40 | светодиод+ |
| Приколоть | Сигнал | Приколоть | Сигнал |
| 1 | светодиод+ | 2 | светодиод+ |
| 3 | ВЕЛ- | 4 | ВЕЛ- |
| 5 | Земля | 6 | ВКОМ |
| 7 | DVDD | 8 | РЕЖИМ |
| 9 | DE | 10 | ПРОТИВ |
| 11 | HS | 12 | Б7 |
| 13 | Б6 | 14 | Б5 |
| 15 | Б4 | 16 | Б3 |
| 17 | Б2 | 18 | Б1 |
| 19 | Б0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | Г1 |
| 27 | G0 | 28 | Р7 |
| 29 | Р6 | 30 | Р5 |
| 31 | Р4 | 32 | Р3 |
| 33 | Р2 | 34 | Р1 |
| 35 | Р0 | 36 | Земля |
| 37 | ДКЛК | 38 | Земля |
| 39 | Л/П | 40 | У/Д |
| 41 | ВГХ | 42 | ВГЛ |
| 43 | АВДД | 44 | ПЕРЕЗАГРУЗИТЬ |
| 45 | Северная Каролина | 46 | ВКОМ |
| 47 | ДИТБ | 48 | Земля |
| 49 | Северная Каролина | 50 | Северная Каролина |
| Приколоть | Сигнал | Приколоть | Сигнал |
| 1 | ВЛЭД- | 2 | ВЛЭД+ |
| 3 | Земля | 4 | ВДД |
| 5 | Р0 | 6 | Р1 |
| 7 | Р2 | 8 | Р3 |
| 9 | Р4 | 10 | Р5 |
| 11 | Р6 | 12 | Р7 |
| 13 | G0 | 14 | Г1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | Б0 | 22 | Б1 |
| 23 | Б2 | 24 | Б3 |
| 25 | Б4 | 26 | Б5 |
| 27 | Б6 | 28 | Б7 |
| 29 | Земля | 30 | ДКЛК |
| 31 | ДИСП | 32 | HS |
| 33 | ПРОТИВ | 34 | DE |
| 35 | Северная Каролина | 36 | Земля |
| 37 | X_R | 38 | Д_Б |
| 39 | X_L | 40 | Ю_Т |
| Приколоть | Сигнал | Приколоть | Сигнал |
| 1 | ВКК (3,3/5/12 В) | 2 | ВКК (3,3/5/12 В) |
| 3 | ВКК (3,3/5/12 В) | 4 | Северная Каролина |
| 5 | Земля | 6 | Земля |
| 7 | ТХО0- | 8 | ТХО0+ |
| 9 | ТХО1- | 10 | ТХО1+ |
| 11 | ТХО2- | 12 | ТХО2+ |
| 13 | Земля | 14 | Земля |
| 15 | TXOCLK- | 16 | ТХОКЛК+ |
| 17 | ТХО3- | 18 | ТХО3+ |
| 19 | Северная Каролина | 20 | Северная Каролина |
| Приколоть | Сигнал |
| 1 | Земля |
| 2 | Земля |
| 3 | ШИМ/Вадж |
| 4 | ВКЛ/ВЫКЛ |
| 5 | +12 В/5 В |
| 6 | +12 В/5 В |
Мы предоставляем целевую инженерную настройку производителям промышленного оборудования для решения задач индивидуальной интеграции дисплеев, поддерживая полную настройку процесса, от аппаратного обеспечения до программного обеспечения:
- Настройка параметров дисплея:Пользовательские параметры синхронизации ЖК-дисплея, адаптация разрешения и оптимизация частоты кадров дисплея.
- Персонализированный интерфейс пользовательского интерфейса:Эксклюзивные логотипы загрузки, анимация запуска и изменения экранного меню.
- Оптимизация питания и подсветки:Настройка кривой яркости подсветки и оптимизация последовательности включения.
- Интерфейс и соответствие кабелей:Специальное соответствие сигнальных кабелей TTL/RGB и разъемов FPC.
- Эксклюзивный брендинг и программное обеспечение:Шелкография логотипа на печатной плате, упаковка под собственной торговой маркой и разработка эксклюзивного прошивки.
- Адаптация механической структуры:Адаптация механической конструкции и индивидуальное расположение монтажных отверстий.
О: Плата поддерживает широкий спектр TTL/RGB TFT ЖК-панелей. Наша команда инженеров может настроить прошивку на основе вашей конкретной модели ЖК-дисплея.
А: Да. Мы предоставляем услуги по индивидуальному прошивке, включая параметры синхронизации, разрешение, логотипы загрузки, ориентацию дисплея и настройки OSD (экранного меню).
А: Да. Он оснащен встроенным драйвером светодиодной подсветки, что значительно упрощает системную интеграцию.
А: Абсолютно. Он специально разработан для длительной промышленной эксплуатации и отличается стабильным управлением питанием и надежной передачей сигнала.
А: Да. Мы поддерживаем настройку прошивки для TFT-экранов различных размеров и разрешений.
А: Да. Мы можем поставлять клиентам кабели HDMI, кабели LVDS, ленты FPC и специальные жгуты проводов.
А: Да. Мы предлагаем индивидуальную маркировку, индивидуальную шелкографическую маркировку печатных плат, индивидуальную упаковку и эксклюзивные услуги по прошивке.
Ответ: Он широко используется в промышленной автоматизации, медицинском оборудовании, лабораторных приборах, транспорте, встроенных системах, киосках и интеллектуальных устройствах управления.
