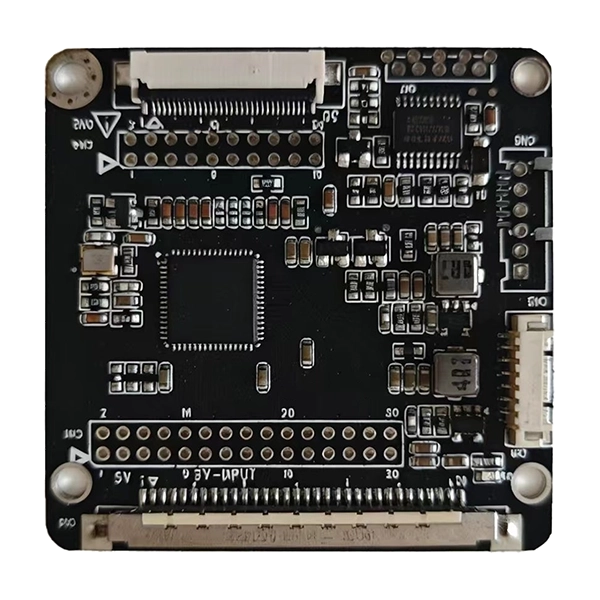

Плата преобразователя LVDS в EDP для промышленных ЖК-дисплеев

Многие промышленные устройства продолжают использовать надежные графические контроллеры LVDS, а новые ЖК-панели все чаще используют интерфейс Embedded DisplayPort (eDP). Замена всей платформы управления часто обходится дорого и требует много времени.Плата преобразователя LVDS в EDP для промышленных ЖК-дисплеевот SKY-TDM обеспечивает эффективное решение для миграции путем преобразования стандартных видеосигналов LVDS в выходной сигнал eDP, что позволяет OEM-производителям интегрировать современные ЖК-панели без изменения конструкции существующей аппаратной архитектуры.

Эта компактная плата преобразователя, разработанная специально для промышленного применения, обеспечивает стабильную передачу сигнала, отличную совместимость и долгосрочную надежность для оборудования автоматизации, медицинского оборудования, транспортных систем, встраиваемых компьютеров и интеллектуальных терминалов.

Модернизируйте существующее оборудование без замены контроллера

Многие промышленные изделия служат 10–15 лет, а ЖК-технологии развиваются гораздо быстрее. Поскольку панели LVDS становятся менее доступными, а дисплеи eDP становятся отраслевым стандартом, производители сталкиваются с растущими проблемами поиска поставщиков.

Вместо полной переработки встроенной платформы плата преобразователя SKY-TDM действует как интеллектуальный интерфейсный мост между вашим существующим контроллером LVDS и новейшими жидкокристаллическими модулями eDP.

Такой подход значительно снижает затраты на проектирование, сокращает циклы разработки и защищает существующие инвестиции в оборудование.

Независимо от того, модернизируете ли вы промышленное оборудование или разрабатываете новый продукт на базе существующей процессорной платформы, эта плата преобразователя обеспечивает надежное и масштабируемое решение для отображения.

Создан для промышленной надежности

Промышленные условия требуют от платы преобразователя гораздо большего, чем простое преобразование сигнала. Чтобы обеспечить надежную долговременную работу, каждая плата преобразователя изготовлена ​​из электронных компонентов промышленного класса и имеет оптимизированную компоновку печатной платы (печатной платы).

Инженерные особенности:

- Стабильный прием дифференциального сигнала LVDS

- Высокоскоростная передача выходного сигнала eDP

- Оптимизированное согласование импеданса

- Конструкция с низким уровнем EMI (электромагнитных помех)

- Надежное регулирование мощности

- Компоненты промышленного класса, рассчитанные на температуру

- Компактная конструкция печатной платы (размером всего 50 × 50 мм)

- Низкое энергопотребление

- Отличная долговременная стабильность

Эти функции помогают поддерживать превосходное качество изображения во время непрерывной работы, сводя к минимуму такие проблемы, как мерцание экрана, потеря сигнала или нарушения синхронизации.

Гибкая совместимость с ЖК-дисплеем

Разные производители ЖК-дисплеев часто имеют разные параметры синхронизации, распиновку разъемов и требования к инициализации. Вместо того, чтобы предлагать только фиксированные стандартные решения, мы тесно сотрудничаем с клиентами, чтобы обеспечить профессиональную техническую поддержку для индивидуальной совместимости ЖК-дисплеев.

Поддерживаемые услуги по настройке включают в себя: настройку разрешения, оптимизацию синхронизации ЖК-дисплея, настройку параметров панели eDP, программирование EDID (расширенные идентификационные данные дисплея), настройку встроенного ПО, оптимизацию управления подсветкой, адаптацию разъемов, настройку кабеля и помощь в механической интеграции.

Такой высокий уровень гибкости позволяет OEM-клиентам легко интегрировать дисплеи от различных производителей панелей с минимальными затратами на перепроектирование оборудования.

Типичные сценарии применения

Плата преобразователя LVDS в EDP для промышленных ЖК-дисплеев широко интегрируется в различные области, в том числе: HMI промышленной автоматизации, машинные интерфейсы с ЧПУ, встраиваемые промышленные ПК, медицинское диагностическое оборудование, лабораторные приборы, системы управления железными дорогами, контроллеры цифровых вывесок, киоски самообслуживания, интеллектуальное производственное оборудование, интеллектуальные транспортные системы, системы промышленного зрения и портативное испытательное оборудование.

Компактность делает его особенно подходящим для применений, где пространство для установки ограничено.

Технические характеристики

Входной интерфейс LVDS FI-XB30S

JST 2x15-контактный входной интерфейс LVDS

FFC-30Pin - Выходной интерфейс eDP с шагом 0,5 мм

JST 2x10-контактный выходной интерфейс eDP

CVILUX 6-контактный разъем 2,0 мм с подсветкой

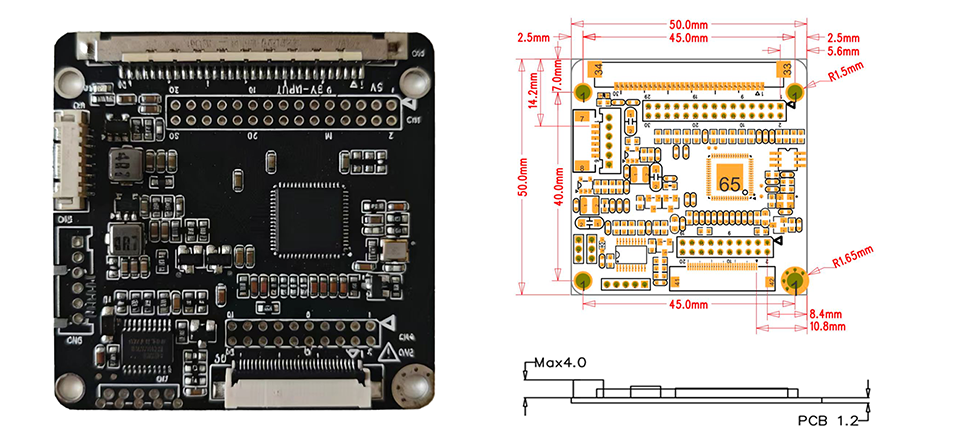

Размеры

Зачем переходить с LVDS на ЖК-панели eDP?

Индустрия дисплеев постепенно переходит от интерфейсов LVDS к интерфейсам eDP (Embedded DisplayPort). Вот почему OEM-производители делают этот переход:

Более высокая пропускная способность:eDP поддерживает более высокие разрешения и частоты обновления по сравнению с LVDS, обеспечивая отображение 4K и высокой частоты кадров, с которыми LVDS не может справиться.

Меньше кабелей:eDP использует меньше сигнальных линий, чем LVDS, что снижает сложность внутренней прокладки кабелей и улучшает характеристики электромагнитных помех.

Низкое энергопотребление:eDP работает при более низких напряжениях и включает функции энергосбережения, что делает его идеальным для энергосберегающего оборудования с батарейным питанием.

Лучшее качество изображения:eDP поддерживает более высокую глубину цвета и расширенные функции обработки изображений, такие как самообновление панели и переменную частоту обновления.

Доступность будущих панелей:Производители ЖК-дисплеев все чаще отказываются от панелей LVDS в пользу eDP. Обновление теперь обеспечивает долгосрочную поставку панелей, не полагаясь на снятые с производства модели LVDS.

Упрощенная интеграция:В eDP используются стандартные разъемы и более простая кабельная разводка, что сокращает время сборки и вероятность ошибок при подключении.

Для производителей промышленного оборудования переход на панели eDP с помощью нашей преобразовательной платы открывает практический путь к современной технологии отображения без замены существующих контроллеров.

Распространенные сценарии миграции

Сценарий 1. Устаревший контроллер с обновлением панели eDP

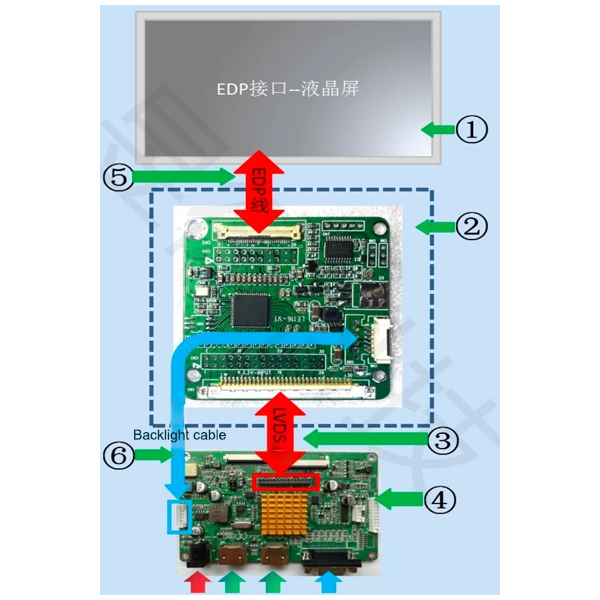

Ваш существующий контроллер работает отлично, но выводит только LVDS. Исходная панель LVDS снята с производства, доступны только замены eDP. Установите нашу плату преобразователя между контроллером LVDS и новой панелью eDP — никаких изменений прошивки основного контроллера не требуется.

Сценарий 2: Разработка нового продукта на существующей процессорной платформе

Платформа вашего процессора поддерживает выход LVDS, но идеальная ЖК-панель для вашего нового продукта использует eDP. Вместо того, чтобы перепроектировать всю материнскую плату, используйте нашу плату преобразователя, чтобы устранить разрыв в интерфейсах и ускорить вывод продукта на рынок.

Сценарий 3: Панельные закупки из нескольких источников

Чтобы снизить риск в цепочке поставок, вам необходимо аттестовать нескольких поставщиков ЖК-панелей — одни предлагают LVDS, другие — eDP. С нашей платой преобразователя вы можете стандартизировать один выход контроллера (LVDS), гибко используя любую интерфейсную панель.

Сценарий 4: Модернизация развернутого оборудования на местах

В вашей установленной базе оборудования используются панели LVDS, которые становится все труднее найти. Наша плата преобразователя позволяет сервисным группам заменять вышедшие из строя панели LVDS имеющимися панелями eDP во время технического обслуживания на месте, продлевая срок службы оборудования без дорогостоящей модернизации контроллера.

Почему выбирают США?

Выбор правильного поставщика так же важен, как и выбор правильного оборудования. В отличие от дистрибьюторов, которые просто поставляют стандартные платы, SKY-TDM обеспечивает полное инженерное сотрудничество на протяжении всего вашего проекта.

Наши основные преимущества

- Производитель профессиональных сенсорных дисплеев

- Обширный опыт интеграции промышленных дисплеев

- Разработка индивидуальной прошивки

- Услуги по индивидуальному проектированию кабелей

- Тестирование совместимости ЖК-дисплея

- ИСО 9001Сертификация системы менеджмента качества

- ИСО 13485Сертификация системы менеджмента качества медицинского оборудования

- ИАТФ 16949Сертификация системы менеджмента качества автомобильной промышленности

- Быстрое прототипирование

- Стабильные долгосрочные поставки

- Комплексная техническая поддержка до и после производства

Наша команда инженеров тесно сотрудничает с OEM-клиентами, чтобы снизить риски при разработке и ускорить вывод продукта на рынок.

Часто задаваемые вопросы

Вопрос 1: Может ли плата преобразователя LVDS в EDP для промышленных ЖК-дисплеев поддерживать любую ЖК-панель eDP?

О: Большинство промышленных ЖК-дисплеев eDP могут поддерживаться после настройки прошивки. Мы рекомендуем предоставить номер модели вашего ЖК-дисплея для оценки совместимости.

В2: Доступна ли настройка прошивки?

А: Да. Параметры синхронизации, разрешение, информацию EDID и последовательность инициализации можно настроить.

В3: Можете ли вы поставить соответствующие кабели?

А: Абсолютно. Мы производим кабели LVDS, кабели eDP, кабели FFC/FPC и комплектные жгуты проводов.

Вопрос 4. Можете ли вы помочь перейти с устаревшего дисплея LVDS?

А: Да. Это одно из наиболее распространенных применений этой платы преобразователя. Мы можем порекомендовать совместимые ЖК-дисплеи на замену и соответствующим образом настроить преобразователь.

В5: Подходит ли преобразователь для непрерывной промышленной эксплуатации?

А: Да. Плата разработана с использованием компонентов промышленного класса, предназначенных для длительной непрерывной работы.

В6: Поддерживаете ли вы заказы на небольшие прототипы?

А: Да. Инженерные образцы доступны до начала массового производства.

В7: Как долго доступен товар?

Ответ: Промышленные проекты часто требуют длительного жизненного цикла продукта. Мы поддерживаем долгосрочное управление поставками и жизненным циклом для OEM-клиентов.

В8: Поддерживает ли плата как одноканальный, так и двухканальный вход LVDS?

А: Да. Плата поддерживает как одноканальные (1-полосные), так и двухканальные (2-полосные) конфигурации входов LVDS. Соответствующая конфигурация задается во время настройки прошивки на основе требований вашего конкретного контроллера и панели.

В9: Какое максимальное разрешение поддерживается этой платой преобразователя?

О: Плата поддерживает разрешения до1920×1080 при 60 Гцдля одноканального входа LVDS и до2560×1440 при 60 Гцдля двухканального входа LVDS, в зависимости от характеристик панели и качества кабеля. Для панелей с более высоким разрешением свяжитесь с нашей командой инженеров для оценки совместимости.
