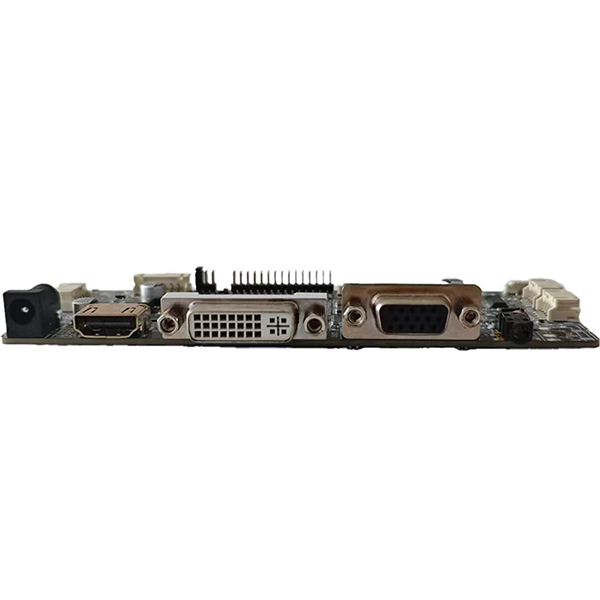

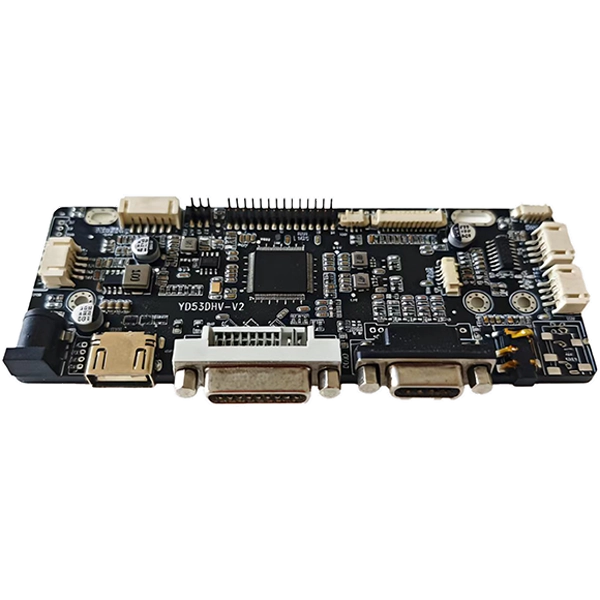

Плата контроллера промышленного ЖК-дисплея HDMI, VGA и DVI к LVDS

Многие проекты промышленных дисплеев требуют преобразования стандартных видеовыходов ПК — HDMI, VGA или DVI — в сигналы LVDS, которые управляют промышленными TFT ЖК-панелями. Хотя мультиинтерфейсные платы поддерживают DP, Type-C и eDP, большая часть заводского оборудования (ПЛК, промышленные ПК и устаревшие контроллеры) по-прежнему использует HDMI, VGA или DVI в качестве основных выходов.

СКАЙ-ТДМПлата контроллера промышленного ЖК-дисплея HDMI, VGA и DVI к LVDSудовлетворяет эту конкретную потребность. Он принимает три наиболее распространенных видеоисточника, встречающихся в промышленных компьютерах, и управляет панелями LVDS без необходимости использования адаптеров DP-HDMI или переходных кабелей Type-C, что позволяет сэкономить средства и уменьшить число потенциальных сбоев в сигнальной цепи.

Мы поставляли эту плату производителям оборудования для модернизации панелей HMI, замены дисплеев станков с ЧПУ и интеграции дисплеев медицинских тележек, где стандартные видеовыходы необходимо подключать к промышленным панелям LVDS. Для клиентов, уже использующих источники HDMI, VGA или DVI и панели LVDS, эта плата представляет собой простое решение без необходимости платить за неиспользуемые функции DP, Type-C или eDP.

Ключевые особенности

1. Три стандартных входа для промышленных ПК

- HDMI поддерживает современные промышленные ПК и встраиваемые системы.

- VGA подключается к устаревшим контроллерам и старому оборудованию

- DVI обеспечивает путь цифрового сигнала для промышленных рабочих станций

- Отсутствие поддержки DP или Type-C означает более низкую стоимость стандартных приложений.

2. Оптимизировано управление панелью LVDS.

- Поддерживает одно-/двухканальные выходы LVDS до1920×1080 при 60 Гц

- Совместимость с 6-битными, 8-битными и 10-битными панелями LVDS.

- Выбор напряжения панели (3,3 В/5 В/12 В) для различных моделей ЖК-дисплеев.

- Регулируемые параметры синхронизации для конкретных требований панели

3. Целостность сигнала промышленного уровня

- Конструкция с низким уровнем электромагнитных помех снижает помехи соседнему оборудованию

- Широкий вход постоянного тока (8–25 В) для промышленных энергосистем напряжением 12 В или 24 В.

- Встроенный драйвер подсветки с ШИМ-регулированием яркости

- Стабильный вывод изображения при колебаниях заводской мощности

4. Упрощенная интеграция для OEM-производителей

- Стандартный выходной разъем JST 2x15 LVDS подходит для обычных кабелей панели.

- Компактный размер печатной платы подходит для большинства промышленных корпусов дисплеев

- Одноплатное решение исключает необходимость использования внешних преобразовательных блоков.

- Поставка долгосрочного жизненного цикла для многолетнего производства оборудования.

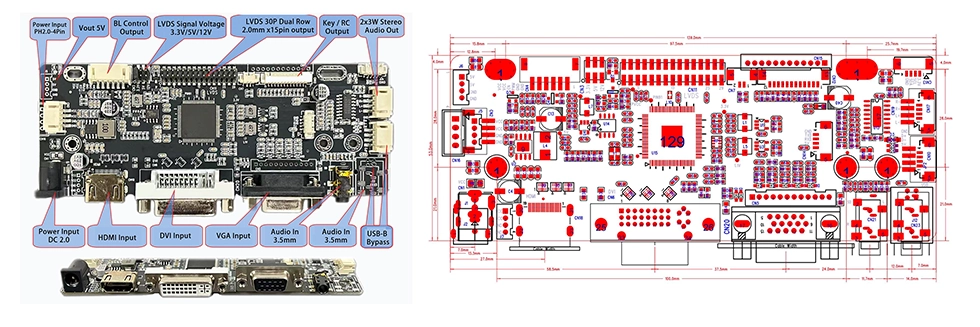

Интерфейсы и размеры

JST 2x15-контактный выходной интерфейс LVDS

6-контактный разъем 2,0 мм с подсветкой

Типичные применения

Наша плата контроллера промышленного ЖК-дисплея с HDMI, VGA и DVI на LVDS в первую очередь предназначена для промышленного применения и обеспечивает исключительную стабильность. Они широко используются в различных отраслях промышленности, включая панели HMI промышленной автоматизации, терминалы операторов станков с ЧПУ, медицинское диагностическое оборудование и оборудование для мониторинга пациентов, промышленные панельные ПК и встроенные контроллеры, сенсорные мониторы с открытой рамой, киоски самообслуживания и интерактивные терминалы, розничные POS-системы, бортовые транспортные дисплеи и интеллектуальное производственное оборудование.

Когда выбирать эту плату, а не многоинтерфейсную плату

Какая плата контроллера подойдет для вашего проекта?

SKY-TDM предлагает две платы контроллера промышленного ЖК-дисплея. Вот как выбрать:

Выбирайте эту плату (от HDMI/VGA/DVI до LVDS), если:

- В качестве источников видео используются только HDMI, VGA или DVI (DP/Type-C не требуется)

- Ваша ЖК-панель использует интерфейс LVDS (панели eDP отсутствуют)

- Вам необходимо экономичное решение для стандартных промышленных применений.

– Вы хотите избежать оплаты функций DP Alt Mode, Type-C или eDP.

- Вы модернизируете существующее оборудование, которое уже имеет выходы HDMI/VGA/DVI.

Выберите мультиинтерфейсную плату (от HDMI/DP/VGA/Type-C до LVDS/eDP), если:

- В вашей системе имеются видеоисточники DisplayPort или USB Type-C.

- Вам нужна поддержка панели eDP

- Вы разрабатываете новую платформу с несколькими требованиями к видеовходам.

- Вашему приложению требуется поддержка разрешения 4K.

- Вам нужна максимальная гибкость интерфейса для обеспечения готовности к будущему

Эта плата обеспечивает оптимальный баланс функциональности и стоимости для большинства приложений промышленной автоматизации, медицины и киосков со стандартными выходами ПК и панелями LVDS.

Почему выбирают SKY-TDM

✔ Надежность промышленного уровня

Изготовлен из электронных компонентов премиум-класса, обеспечивающих стабильную и длительную работу в суровых промышленных условиях.

✔ Универсальная экосистема дисплеев

Мы поставляем ЖК-панели, сенсорные экраны, платы контроллеров, оптические соединения и специальные кабели для дисплея, что позволяет осуществлять закупку всей сборки дисплея из одного источника.

✔ Комплексная настройка OEM и ODM

Наша команда полностью поддерживает ваши потребности в настройке. Мы можем адаптировать внешний вид продукта, интерфейсы, сигнальные кабели и входную/выходную мощность продукта в соответствии с вашими конкретными требованиями.

✔ Долгосрочные стабильные поставки

Строгое управление спецификациями (BOM) предотвращает внезапное устаревание компонентов, что имеет решающее значение для промышленных устройств, требующих многолетней поддержки производства.

✔ Выделенная инженерная поддержка

Наша команда будет сопровождать вас от этапа проверки прототипа до массового производства, постоянно отслеживая проблемы тестирования и предоставляя технические решения.

Гарантия качества

Все наши платы контроллера промышленного ЖК-дисплея с HDMI, VGA и DVI на LVDS проходят стандартизированные процессы проверки и комплексный набор строгих процедур тестирования. Мы выполняем 100% полную функциональную проверку, тестирование целостности сигнала и стабильности выходного сигнала, непрерывное тестирование на работоспособность (доступно по запросу), циклические испытания стабильности источника питания и полную проверку связи интерфейса. Эти шаги обеспечивают удобство использования и целостность каждого продукта перед отправкой. Наш строгий контроль качества сводит к минимуму риск сбоев для производителей промышленного оборудования в приложениях для конечных пользователей.

Часто задаваемые вопросы

В1: В чем основное отличие этой платы от многоинтерфейсной платы SKY-TDM?

О: Эта плата ориентирована на входы HDMI, VGA и DVI с выходом LVDS — три наиболее распространенных интерфейса, встречающихся на промышленных ПК и устаревших контроллерах. Он предлагает экономически оптимизированное решение для стандартных приложений, где DP, Type-C и eDP не требуются.

В2: Может ли эта плата поддерживать разрешение выше 1920×1080?

О: Эта плата оптимизирована для промышленных панелей LVDS до1920×1080 при 60 Гц. Для приложений с разрешением 4K или выше с панелями eDP мы рекомендуем нашу многоинтерфейсную плату, поддерживающую выходы eDP.

В3: Могу ли я использовать эту плату с источниками питания 12 В и 24 В?

А: Да. Плата поддерживает широкий диапазон входного постоянного тока.от 8 В до 25 В, что делает его совместимым с промышленными системами питания 12 В и 24 В, обычно встречающимися в промышленной автоматизации и медицинском оборудовании.

В4: Как узнать, совместима ли моя ЖК-панель?

О: Пожалуйста, укажите номер модели вашей ЖК-панели. Наша команда инженеров проверит расположение контактов LVDS, напряжение панели, параметры синхронизации и совместимость разрешения. Мы также можем предоставить соответствующие кабели LVDS.

В5: Совместима ли эта плата с резистивными и емкостными сенсорными экранами?

А: Да. Мы поддерживаем интеграцию сенсорного интерфейса как для PCAP, так и для резистивных сенсорных экранов через USB, I²C или UART. Плату можно объединить с сенсорным контроллером как часть комплексного решения для отображения.

Вопрос 6: Каков типичный жизненный цикл промышленной платы контроллера ЖК-дисплея HDMI, VGA и DVI-LVDS?

О: Эта плата разработана с учетом долгосрочного поиска компонентов для промышленного оборудования, требующего 8-15 лет производственной поддержки. Мы поддерживаем строгий контроль спецификации, чтобы предотвратить внезапное устаревание компонентов.

В7: Предоставляете ли вы прошивку, соответствующую панели?

А: Да. Мы настраиваем прошивку для вашей конкретной ЖК-панели по времени, разрешению и рабочим параметрам. Это обеспечивает интеграцию Plug-and-Play с панелью дисплея.

Связаться с нами

Вы ищете надежные промышленные платы контроллера ЖК-дисплея для своего проекта встраиваемого дисплея?

Требуются ли вам стандартные платы драйверов HDMI/VGA/DVI для LVDS или полностью адаптированные сборки дисплеев, команда инженеров SKY-TDM поддержит ваш проект от первоначальной концепции до массового производства.

Пожалуйста, предоставьте следующую информацию в вашем запросе:

• Точный номер модели ЖК-панели.

• Размер дисплея и собственное разрешение.

• Требуемые интерфейсы видеовхода

• Характеристики рабочего напряжения

• Тип сенсорного экрана (если применимо)

• Целевое приложение и операционная среда.

• Предполагаемый годовой объем заказа.

• Подробные требования к настройке

Наши инженеры оценят ваши спецификации, предоставят рекомендации по подходящему оборудованию, технические чертежи и конкурентоспособные предложения в течение 24 часов.
