Как плата AD с интерфейсом HDMI-TTL может упростить интеграцию промышленного ЖК-дисплея

Для проектов OEM-дисплеев, которым требуется надежное преобразование сигнала,Плата AD интерфейса HDMI-TTLотСКАЙ-ТДМобеспечивает практичный способ подключения видеоисточников HDMI к TTL/RGB TFT ЖК-панелям. Регулируемое напряжение панели, встроенное управление светодиодной подсветкой, настраиваемое встроенное ПО и компактный промышленный дизайн делают его пригодным для встраиваемого оборудования, терминалов HMI, медицинских инструментов, лабораторных устройств и других приложений с ограниченным пространством.

Плата AD интерфейса HDMI-TTL действует как мост управления между источником видеосигнала HDMI и совместимой ЖК-панелью TFT с использованием сигналов TTL/RGB. Для производителей оборудования ценность этого типа контроллера выходит за рамки простого преобразования сигналов. Выбор напряжения панели, синхронизация дисплея, управление подсветкой, согласование интерфейсов, конфигурация встроенного ПО и надежность печатной платы — все это может повлиять на успех встроенной системы отображения. Решение SKY-TDM поддерживает несколько конфигураций интерфейса TTL, регулировку напряжения панели 3,3 В/5 В, встроенное управление светодиодной подсветкой, настраиваемую прошивку и вход питания 8–18 В постоянного тока. Эти функции помогают инженерам сократить количество дополнительных схем, упростить проводку, ускорить интеграцию ЖК-дисплеев и разработать более гибкие промышленные дисплеи.

Оглавление

1. Что такое плата AD с интерфейсом HDMI-TTL?
2. Почему преобразование HDMI в TTL важно для проектов TFT LCD?
3. Какие ключевые характеристики следует оценить?
4. Основные технические характеристики
5. Где можно использовать доску?
6. Как инженерам следует подходить к интеграции ЖК-дисплеев?
7. Как настройка улучшает совместимость проектов?
8. Часто задаваемые вопросы
9. Заключение и поддержка проекта

Что такое плата AD с интерфейсом HDMI-TTL?

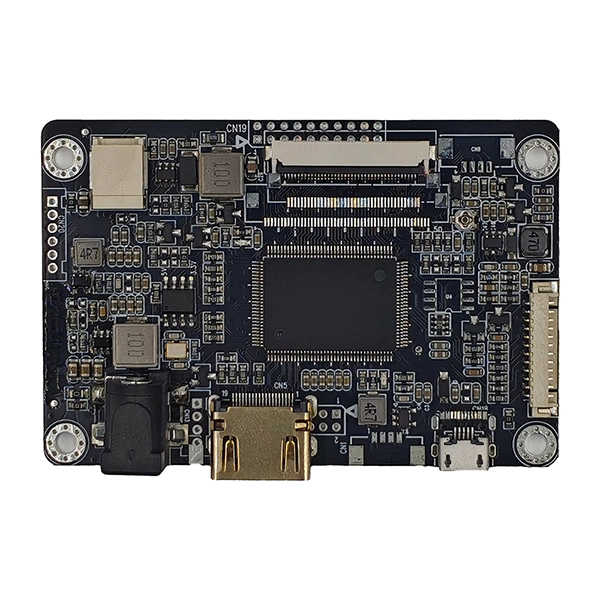

Плата AD с интерфейсом HDMI-TTL — это контроллер ЖК-дисплея, который преобразует видеоинформацию из источника HDMI в формат сигнала, который может обрабатывать совместимая TTL/RGB TFT-ЖК-панель. HDMI широко используется компьютерами, встроенными системами, промышленными контроллерами и другими современными источниками цифрового видео, в то время как многие ЖК-панели TFT используют параллельные интерфейсы RGB или TTL.

Без подходящего контроллера инженерам может потребоваться перепроектировать хост-систему или разработать дополнительную схему преобразования сигналов. Специальная плата контроллера обеспечивает более прямой путь интеграции и может сочетать обработку сигналов, управление питанием панели, настройку синхронизации и управление подсветкой в ​​одном компактном решении.

Плата AD SKY-TDM с интерфейсом HDMI-TTL разработана специально для интеграции промышленных ЖК-дисплеев. Согласно спецификациям продукта, он поддерживает конфигурации вывода дисплея TTL/RGB, регулируемое напряжение панели 3,3 В или 5 В, встроенный светодиодный драйвер, настраиваемую прошивку и диапазон источников питания постоянного тока 8–18 В.

Почему преобразование HDMI в TTL важно для проектов TFT LCD?

Интеграция дисплея часто предполагает нечто большее, чем просто выбор ЖК-дисплея с правильными физическими размерами. Инженеры также должны подобрать видеоисточник, интерфейс, напряжение, синхронизацию, подсветку, разъем и механическую конструкцию.

Соответствующий контроллер HDMI-TTL может помочь решить несколько распространенных проблем интеграции:

• Совместимость интерфейса:Он обеспечивает практичное соединение между видеоисточниками HDMI и TTL/RGB TFT-панелями.
• Согласование мощности:Регулируемое напряжение панели помогает удовлетворить различные электрические требования ЖК-дисплея.
• Управление подсветкой:Встроенное управление светодиодной подсветкой снижает потребность в отдельной схеме драйвера.
• Адаптация прошивки:Время отображения и другие параметры можно настроить для конкретных моделей ЖК-дисплеев.
• Компактная установка:Небольшая компоновка контроллера может оказаться полезной там, где пространство корпуса ограничено.
• Эффективность разработки:Готовая архитектура контроллера может сократить объем разработки интерфейса дисплея, требуемой командой OEM.

Какие ключевые характеристики следует оценить?

1. Несколько конфигураций интерфейса TTL/RGB

Различные TFT-панели могут использовать разные назначения контактов FPC и конфигурации сигналов. Плата поддерживает несколько схем интерфейса, включая 40-контактную и 50-контактную конфигурации RGB, что дает инженерам большую гибкость при выборе подходящих панелей.

2. Регулируемое напряжение панели.

Контроллер поддерживает выбираемое выходное напряжение панели 3,3 В и 5 В. Это важно, поскольку подача несовместимого напряжения может вызвать нестабильность дисплея или потенциально повредить электронику панели. Выбор напряжения всегда следует сверять с электрическими спецификациями производителя ЖК-дисплея.

3. Встроенный драйвер светодиодной подсветки.

Встроенная схема управления подсветкой упрощает архитектуру системы за счет объединения управления дисплеем и управления светодиодной подсветкой на одной плате. Интерфейс подсветки обеспечивает подключения питания, включения/выключения и подключения ШИМ/Вадж для управления на уровне системы.

4. Настраиваемая прошивка

ЖК-панелям требуются соответствующие параметры синхронизации для правильного отображения изображений. Настройка прошивки может охватывать такие параметры, как разрешение, время, ориентация дисплея, логотип загрузки и конфигурация экранного меню, в зависимости от требований проекта.

5. Промышленно-ориентированный дизайн

Промышленное оборудование может работать непрерывно и испытывать электрические помехи, колебания температуры и ограничения по пространству. Контроллер разработан со стабильным управлением питанием, оптимизированной маршрутизацией сигналов и разработкой с учетом требований по электромагнитным помехам для поддержки требовательных встроенных приложений.

Основные технические характеристики

В следующей таблице приведены основные опубликованные характеристики платы AD интерфейса HDMI-TTL:

Инженеры должны подтвердить полные электрические, временные, механические характеристики и характеристики разъемов выбранной ЖК-панели перед размещением заказа или началом массового производства.

Где можно использовать доску?

Компактная архитектура и настраиваемый интерфейс дисплея делают плату AD с интерфейсом HDMI-TTL полезной для различных встраиваемых приложений. Типичные случаи использования включают в себя:

• Промышленный ЧМИ:Подключите промышленные компьютеры или контроллеры к компактным TFT-дисплеям оператора.
• Медицинские инструменты:Обеспечить интерфейс дисплея для диагностического, мониторингового и лабораторного оборудования.
• Портативное испытательное оборудование:Поддержка компактных дисплеев, где важны пространство на печатной плате и управление питанием.
• Автоматизация зданий:Модули дисплея привода, используемые в терминалах управления и мониторинга.
• Охранное оборудование:Интегрируйте TFT-дисплеи в компактные устройства мониторинга и управления.
• Встроенные терминалы:Обеспечьте соединение HDMI-TTL для индивидуальных промышленных и интеллектуальных устройств.

Эти приложения обычно имеют схожие требования: стабильная передача изображения, предсказуемая совместимость панелей, компактная установка и контроллер, который можно адаптировать к окончательной конфигурации ЖК-дисплея.

Как инженерам следует подходить к интеграции ЖК-дисплеев?

Проект надежного дисплея должен начинаться со спецификаций ЖК-панели, а не просто с выбора контроллера на основе входного разъема. Структурированная проверка совместимости может предотвратить дорогостоящие изменения конструкции на последующих этапах разработки.

1. Определите модель ЖК-дисплея:Подтвердите точный номер детали панели и ее техническое описание.
2. Проверьте интерфейс:Убедитесь, что панель использует необходимую конфигурацию контактов TTL/RGB.
3. Подтвердите напряжение:Сопоставьте настройку напряжения панели контроллера со спецификацией ЖК-дисплея.
4. Проверьте время:Проверьте тактовую частоту пикселей, горизонтальную и вертикальную синхронизацию, синхронизацию и связанные параметры.
5. Подберите подсветку:Подтвердите напряжение светодиода, ток, требования к ШИМ и конфигурацию разъема.
6. Проверьте механические детали:Проверьте ориентацию FPC, положение разъема, размеры платы и требования к монтажу.
7. Протестируйте всю сборку:Оцените стабильность изображения, поведение при запуске, регулировку яркости, температурные характеристики и долгосрочную работу.

Предоставление поставщику контроллера спецификации ЖК-дисплея, предполагаемого применения, источника входного сигнала и ограничений корпуса может сделать процесс согласования значительно более эффективным.

Как настройка улучшает совместимость проектов?

Стандартные платы контроллера полезны для обычных приложений, но OEM-продукты часто имеют требования, которые не могут быть решены с помощью общей конфигурации. Таким образом, настройка прошивки и оборудования может стать важной частью разработки дисплея.

СКАЙ-ТДМ предоставляет параметры настройки, которые могут включать:

• Разрешение ЖК-дисплея и конфигурация синхронизации
• Настройка частоты кадров дисплея и параметров изображения
• Настройка логотипа загрузки и интерфейса запуска
• Конфигурация экранного меню
• Регулировка ориентации дисплея
• Совместимость кабеля TTL/RGB и разъема FPC
• Оптимизация яркости подсветки и последовательности включения питания
• Шелкография печатной платы и изготовление под собственной торговой маркой
• Адаптация механического монтажа

Этот подход особенно полезен OEM-производителям, разрабатывающим оборудование с определенной моделью ЖК-дисплея, индивидуальным корпусом или длительным жизненным циклом продукта. SKY-TDM также предоставляет более широкие возможности интеграции дисплеев, включая сенсорные панели, ЖК-дисплеи и платы драйверов ЖК-дисплеев, что может помочь упростить поиск многокомпонентных компонентов.

Часто задаваемые вопросы

В1: Какие ЖК-панели могут работать с платой AD с интерфейсом HDMI-TTL?

Плата предназначена для совместимых TTL/RGB TFT ЖК-панелей. Совместимость зависит от интерфейса панели, разрешения, синхронизации, напряжения, разъема и требований к подсветке. Предоставление точной модели ЖК-дисплея помогает команде инженеров проверить совместимость.

В2: Можно ли настроить прошивку для конкретного ЖК-дисплея?

Да. Прошивку можно настроить в соответствии с требованиями проекта, включая время отображения, разрешение, ориентацию, логотип запуска и настройки, связанные с экранным меню.

В3: есть ли на плате драйвер подсветки?

Да. Контроллер включает в себя встроенный драйвер светодиодной подсветки, помогающий снизить потребность в дополнительном внешнем модуле управления подсветкой.

В4: Какое напряжение панели поддерживает контроллер?

В опубликованных спецификациях указаны возможные варианты напряжения панели 3,3 В и 5 В. Правильную настройку следует выбирать в соответствии со спецификациями производителя ЖК-дисплея.

В5: Подходит ли плата для промышленного оборудования?

Да. Продукт предназначен для промышленных приложений, таких как терминалы HMI, медицинское оборудование, лабораторные приборы, портативные испытательные устройства и встроенные системы управления. Заявленный диапазон рабочих температур составляет от -20°C до 80°C.

Вопрос 6: Может ли SKY-TDM предоставить соответствующие кабели?

Да. SKY-TDM поддерживает согласование интерфейсов и кабелей для проектов интеграции дисплеев, включая индивидуальные сигнальные кабели TTL/RGB и соединения FPC.

Вопрос 7: Могут ли OEM-клиенты запросить индивидуальный брендинг?

Да. Доступная настройка может включать в себя трафаретную маркировку печатных плат, упаковку под собственной торговой маркой, эксклюзивное встроенное ПО и другие требования, специфичные для проекта.

Заключение и поддержка проекта

Выбор правильного контроллера дисплея может существенно повлиять на эффективность и надежность проекта встраиваемого ЖК-дисплея. Плата AD с интерфейсом HDMI-TTL обеспечивает практичный мост между источниками видеосигнала HDMI и TTL/RGB TFT-панелями, сочетая преобразование сигнала, управление питанием панели, управление подсветкой и настройку встроенного ПО в компактном решении. Для OEM-производителей возможность настраивать синхронизацию, встроенное ПО, кабели, разъемы и механические детали может еще больше упростить разработку продукта и обеспечить стабильное долгосрочное производство.

Если вы разрабатываете промышленный HMI, медицинский инструмент, лабораторное устройство, портативный тестер или другой продукт со встроенным дисплеем, SKY-TDM может помочь оценить вашу модель ЖК-дисплея и системные требования. Изучите плату AD интерфейса HDMI-TTL илисвязаться с намис техническими данными вашего ЖК-дисплея, необходимым интерфейсом, количеством и требованиями к настройке, чтобы обсудить подходящее решение для контроллера дисплея.
