12,1-дюймовый сенсорный монитор с открытой рамкой

Станкам с ЧПУ и оборудованию промышленной автоматизации требуются дисплеи HMI, которые выдерживают ежедневное воздействие тумана охлаждающей жидкости, металлической стружки, вибрации и изменений температуры в цехе. Коммерческие мониторы выходят из строя в таких условиях: охлаждающая жидкость просачивается через передние панели, чувствительность сенсорного экрана снижается после нескольких месяцев вибрации, а экраны становятся нечитаемыми при заводском освещении.

Наш12,1-дюймовый сенсорный монитор с открытой рамкойсоздан для этих реальных условий. Мы поставили этот дисплей производителям станков с ЧПУ и интеграторам промышленной автоматизации для использования на фрезерных станках, токарных центрах и производственных линиях с управлением от ПЛК.

Монитор поддерживает все основные функции управления станком: выбор программы, считывание положения в реальном времени, регулировку смещения инструмента, контроль скорости шпинделя, диагностику неисправностей и регистрацию производственных данных. Для модернизации устаревших машин мы обеспечиваем адаптацию интерфейса для соответствия существующим системам управления.

Его конструкция с открытой рамой упрощает встраиваемую установку, одновременно поддерживая индивидуальный дизайн передней панели, соответствующий внешнему виду оборудования. Множественные сенсорные технологии, в том числе проекционно-емкостные (PCAP) и резистивные сенсорные технологии, позволяют клиентам выбирать наиболее подходящее решение в зависимости от требований приложения. Емкостный сенсорный экран обеспечивает плавное мультитач-взаимодействие, а резистивный сенсорный экран остается очень надежным, когда операторы носят промышленные перчатки или работают в пыльных условиях.

Разработанный для промышленной интеграции, монитор поддерживаетHDMI, VGA, DVI и DisplayPortвходы, что упрощает совместимость с промышленными компьютерами, ПЛК, интеллектуальными ПК и встроенными контроллерами. Для бесшовной интеграции системы доступны сенсорные интерфейсы USB или RS232.

Дисплей обеспечивает превосходное качество изображения благодаря высокой яркости, широким углам обзора и стабильной цветопередаче, что позволяет операторам четко отслеживать состояние производства в различных условиях освещения. Опциональная технология оптического соединения еще больше улучшает читаемость, уменьшая при этом внутренние отражения.

Промышленные условия часто подвергают оборудование воздействию вибрации, пыли, влажности и непрерывной работы. SKY-TDM решает эти проблемы с помощью компонентов промышленного класса, широкого диапазона рабочих температур, антивибрационной конструкции и долговечной светодиодной подсветки, помогая клиентам снизить затраты на техническое обслуживание и максимизировать доступность оборудования.

Как опытный производитель промышленных дисплеев, SKY-TDM также предоставляет полныйОЭМ/ОДМуслуги по настройке. Клиенты могут настроить яркость ЖК-дисплея, сенсорную технологию, толщину защитного стекла, антибликовую или антибликовую обработку поверхности, водонепроницаемые передние панели, печать логотипа, конфигурацию интерфейса, цвет корпуса, монтажную конструкцию, длину кабеля и полные сборки дисплея в соответствии с требованиями проекта.

Независимо от того, используется ли ваше оборудование на «умных» заводах, в промышленной автоматизации, управлении энергопотреблением, автоматизации складов или в системах управления машинами, наша команда инженеров может предоставить решение для отображения, оптимизированное как для производительности, так и для долгосрочной надежности.

Разработан для промышленной автоматизации HMI

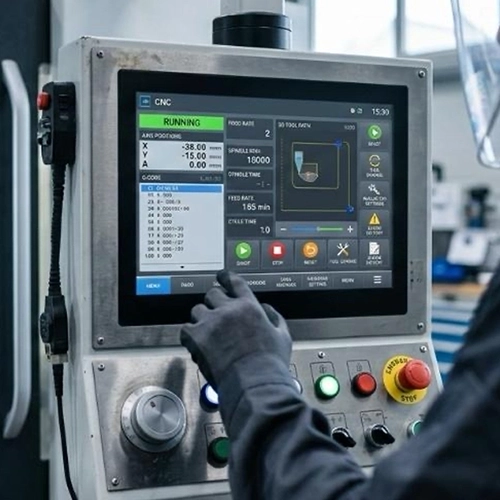

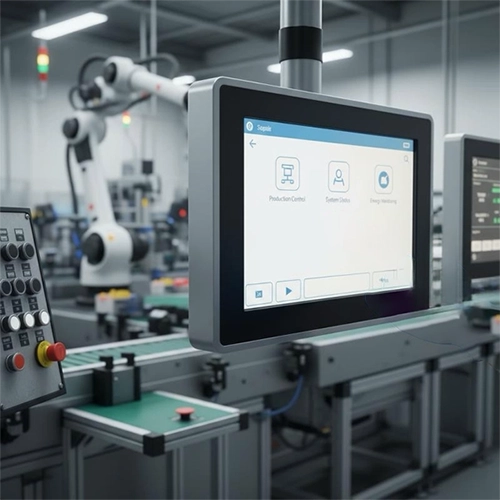

Типичные сценарии применения включают в себя: панели управления промышленным HMI (человеко-машинный интерфейс), системы управления ПЛК, промышленные ПК (IPC), машинные интерфейсы с ЧПУ, упаковочное оборудование, текстильное оборудование, консоли управления робототехникой, системы автоматизации процессов, интеллектуальное производственное оборудование, системы мониторинга энергии и широкий спектр другого оборудования.

Мы успешно решили проблемы обеспечения надежной работы на открытом воздухе в суровых условиях. Обеспечивая отзывчивое прикосновение, кристально чистое изображение, водонепроницаемость и пыленепроницаемость, а также возможность адаптации к широкому диапазону температур, мы полностью устранили беспокойство наших клиентов. Эти достижения реализуются за счет выбора ЖК-дисплеев премиум-класса, оптимизации сенсорных панелей на уровне конструкции и прочных конструкций корпусов, адаптированных к требовательным средам применения.

Ключевые преимущества

1. ЧПУ и надежность на уровне автоматизации

- Промышленная TFT-панель, рассчитанная на непрерывную работу 24 часа в сутки, 7 дней в неделю.

- Антивибрационный монтаж для станков

- Широкая температурная поддержка (от -20°С до +70°С) для неотапливаемых цехов

- Дополнительное переднее уплотнение IP65 от охлаждающей жидкости и пыли

2. Параметры сенсорного управления, специфичные для машины

- Мультитач PCAP для современных интерфейсов ЧПУ

- 5-проводной резистивный разъем для работы в перчатках на устаревших машинах.

- Пользовательская настройка чувствительности для толстых мастерских перчаток.

- Отказ от случайных прикосновений во время настройки машины.

3. Гибкая интеграция для машиностроителей

- Металлический корпус открытой рамы для монтажа в шкафу.

- Стандартные VESA и специальные варианты кронштейнов

- Входы HDMI, VGA, DVI и DP для различных промышленных ПК

- Сенсорные интерфейсы USB и RS232 для контроллеров ПЛК/ЧПУ.

4. Видимость цеха

- Варианты высокой яркости до1500 нит

- Оптическое соединение уменьшает отражение при заводском освещении.

- Покрытия AG/AR для защиты от бликов

- Широкий угол обзора для чтения с панели

Типичные характеристики

Почему стоит выбрать SKY-TDM?

Опираясь на более чем 10-летний опыт производства промышленных дисплеев, мы обеспечиваем комплексную поддержку проектов OEM и ODM, а также быстрые инженерные оценки. Наши продукты, сертифицированные по полной системе управления качеством ISO и поддерживаемые стабильной цепочкой поставок компонентов, созданы в соответствии со стандартами качества промышленного уровня и имеют расширенный жизненный цикл. Благодаря полной технической поддержке, от первоначального проектирования до массового производства, мы можем быстро решить любые проблемы, с которыми могут столкнуться наши клиенты.

Мы понимаем, что проекты промышленной автоматизации требуют строгой последовательности, исключительной надежности и долгосрочной доступности продукции. Наша команда инженеров тесно сотрудничает с нашими клиентами, чтобы гарантировать, что каждое решение для отображения идеально интегрируется с их конечным оборудованием.

Часто задаваемые вопросы

Вопрос 1: Подходит ли этот 12,1-дюймовый сенсорный монитор с открытой рамкой для непрерывной работы в промышленных условиях?

А: Да. Он разработан с использованием компонентов промышленного класса и поддерживает длительную непрерывную работу 24 часа в сутки, 7 дней в неделю.

Вопрос 2. Можно ли управлять сенсорным экраном в перчатках?

А: Да. Резистивное сенсорное управление работает практически с любым объектом. Кроме того, проекционно-емкостное касание (PCAP) также может поддерживать работу в перчатках при правильной настройке.

В3: Можно ли сделать переднюю панель водонепроницаемой?

А: Да. В зависимости от требований проекта индивидуальные передние панели могут обеспечитьIP65рейтинг или выше.

В4: Какие интерфейсы доступны?

О: Стандартные опции включают в себяHDMI, VGA, DVI и USBсенсорные интерфейсы. Мы также предлагаем DisplayPort, RS232 и индивидуальные интерфейсные решения.

В5: Можно ли настроить яркость экрана для наружного оборудования?

А: Да. Для приложений, требующих читаемости при солнечном свете, мы предлагаем индивидуальные версии с высокой яркостью до1500 нитили выше.

В6: Поддерживаете ли вы оптическое соединение?

А: Да. Оптическое соединение доступно для улучшения читаемости экрана, уменьшения отражений и повышения общей долговечности.

Вопрос 7: Можно ли настроить монитор в соответствии с корпусом нашего оборудования?

А: Абсолютно. Мы предоставляем комплексные услуги OEM/ODM по настройке, включая размеры лицевой панели, монтажные отверстия, дизайн корпуса, кабели и индивидуальный брендинг (логотипы).

В8: Каково типичное время выполнения заказа?

Ответ: Стандартные модели обычно доставляются быстрее, тогда как для индивидуальных проектов обычно требуется от 3 до 6 недель, в зависимости от инженерной сложности и количества заказа.

В9: Предоставляете ли вы техническую поддержку во время разработки продукта?

А: Да. Наша команда инженеров обеспечивает поддержку полного цикла на протяжении всего процесса разработки, охватывая все: от проверки конструкции и проверки образцов до массового производства и послепродажного обслуживания.

Связаться с нами

Ищете подходящий дисплей HMI для вашего промышленного оборудования?

Нужен ли вам стандарт12,1-дюймовый сенсорный монитор с открытой рамкойили полностью индивидуальное решение для отображения, SKY-TDM готова поддержать ваш проект от прототипа до массового производства.

Свяжитесь с нами сегодня, чтобы получить:

- Технический паспорт продукта

- Чертежи CAD/3D

- Инженерная консультация

- Предложение по настройке

- Пример оценки

- Конкурентное предложение в течение 24 часов.

Сообщите нам требования к вашему проекту, в том числе:

- Размер дисплея

- Разрешение

- Сенсорная технология

- Требование к яркости

- Interface type

- Способ крепления

- Операционная среда

- Годовое количество

Наши инженеры порекомендуют наиболее подходящее решение для вашего применения.
