Краткое содержание статьи:По мере развития промышленных систем отображения инженеры часто сталкиваются с практической проблемой: подключение современных источников сигналов LVDS к ЖК-панелям TFT, которые по-прежнему используют интерфейсы TTL/RGB.Плата преобразования сигналов LVDS в TTLотСКАЙ-ТДМобеспечивает практический мост между этими двумя технологиями отображения, помогая производителям оборудования повторно использовать существующие ЖК-панели, одновременно сокращая затраты на перепроектирование, время разработки и сложность интеграции. Благодаря конструкции печатной платы промышленного уровня, стабильной передаче сигнала, встроенной светодиодной подсветке, настраиваемому VCOM и поддержке индивидуальной настройки этот тип преобразовательной платы подходит для промышленных HMI, медицинского оборудования, встраиваемых систем, транспортного оборудования и других приложений отображения.

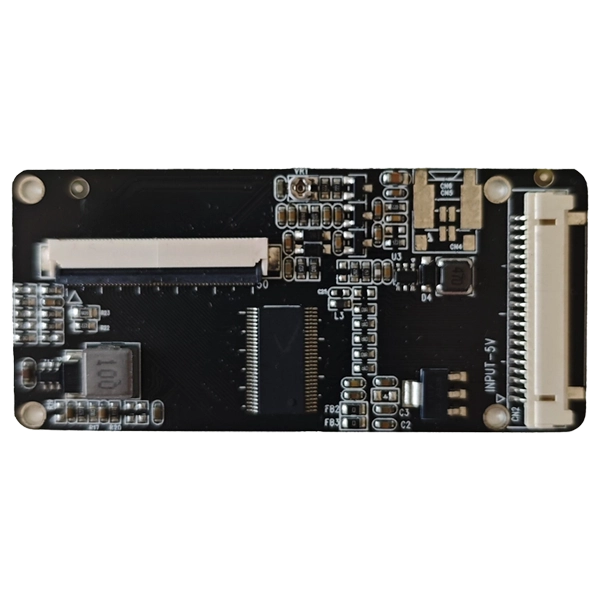

АнПлата преобразования сигналов LVDS в TTLпредставляет собой схему интерфейса дисплея, предназначенную для преобразования сигналов дифференциального дисплея LVDS в параллельные сигналы TTL/RGB, необходимые для совместимых ЖК-панелей TFT. Эта функция становится особенно важной, когда промышленный компьютер, встроенный контроллер или источник отображения обеспечивает выход LVDS, в то время как выбранная ЖК-панель использует интерфейс TTL/RGB.
Вместо замены подходящей ЖК-панели или перепроектирования всей системы управления инженеры могут установить плату преобразования между источником сигнала и дисплеем. Этот подход может быть особенно ценным для модернизации устаревшего оборудования, индивидуальных промышленных дисплеев и проектов, в которых необходимо продолжать использовать существующие ЖК-дисплеи.
Решение SKY-TDM разработано с учетом интеграции промышленных дисплеев. Стандартная конфигурация поддерживает8-битный LVDS-входи50-контактный TTL/RGB ЖК-выход, с входным напряжением 5 В, встроенным светодиодным драйвером, регулировкой VCOM и диапазоном рабочих температурот -20°С до +70°С.
Интерфейсы дисплея не всегда взаимозаменяемы. LVDS и TTL/RGB используют разные методы передачи данных изображения, а это означает, что прямое соединение обычно невозможно, если источник и ЖК-панель используют разные архитектуры интерфейса.
Это создает ряд проблем для производителей OEM-оборудования:
Правильно спроектированная плата преобразования устраняет несоответствие интерфейса, сохраняя при этом остальную архитектуру дисплея относительно неизменной. Для производителей, модернизирующих устаревшее оборудование, это может оказаться более эффективным способом, чем перепроектирование всей системы отображения.
Целостность сигнала является одним из наиболее важных факторов преобразования дисплея. Оптимизированная дифференциальная маршрутизация помогает уменьшить искажения сигнала и поддерживает стабильную передачу изображения между источником LVDS и схемой преобразования.
Промышленное оборудование часто работает вместе с двигателями, импульсными источниками питания, устройствами связи и другими источниками электромагнитных помех. Тщательно спроектированная компоновка печатной платы и архитектура питания могут помочь уменьшить нежелательные помехи и улучшить общую стабильность системы.
Плата оснащена 50-контактным ЖК-интерфейсом TTL/RGB для совместимых TFT-панелей. Интерфейс включает в себя данные RGB, сигналы синхронизации, часы, сигналы, связанные с питанием, VCOM, сброс и другие соединения для управления дисплеем.
Встроенный драйвер светодиодной подсветки помогает упростить общую архитектуру дисплея. Вместо использования нескольких независимых схем производители оборудования могут интегрировать функции преобразования и подсветки в более компактное решение для отображения.
Регулировка VCOM обеспечивает дополнительную гибкость при согласовании платы с различными ЖК-панелями. Инженеры могут точно настроить конфигурацию дисплея, чтобы добиться подходящего качества изображения для выбранной панели.
Проекты интеграции дисплеев часто требуют индивидуальных разъемов, определения контактов, длины кабеля, мест установки, конфигурации встроенного ПО или параметров синхронизации ЖК-дисплея. Производитель преобразовательной платы, способный адаптировать эти элементы, может значительно сократить работу по интеграции для OEM-заказчиков.
В следующей таблице приведены типичные конфигурации SKY-TDM.Плата преобразования сигналов LVDS в TTL. Фактические характеристики могут отличаться в зависимости от выбранной ЖК-панели и требований индивидуального проекта.
| Элемент | Типичная спецификация |
|---|---|
| Входной интерфейс | LVDS, 8-битный |
| Выходной интерфейс ЖК-дисплея | TTL/RGB, 50-контактный |
| Входное напряжение | 5В |
| Драйвер подсветки | Встроенный светодиодный драйвер |
| Регулировка VCOM | Поддерживается |
| Рабочая температура | от -20°С до +70°С |
| Индивидуальный дизайн | Поддерживается |
| Типичный разъем LVDS | Интерфейс HRS DF14-20/DF19-20 |
| ЖК-разъем | TTL FFC 50-контактный |
В инженерных проектах характеристики интерфейса всегда следует сверять с точными техническими данными ЖК-панели. Само по себе количество контактов не гарантирует совместимости, поскольку определения сигналов, требования к напряжению, синхронизации, ориентации и назначению разъемов могут различаться на разных панелях.
Гибкость преобразования LVDS в TTL делает эту технологию полезной в различных проектах промышленных и встраиваемых дисплеев.
Например, производитель оборудования может иметь проверенную 50-контактную TTL-ЖК-панель, уже встроенную в существующую машину. Если сменный контроллер выдает LVDS, а не TTL/RGB, плата преобразования может обеспечить интерфейсный мост, не требуя от производителя замены всего дисплея в сборе.
Выбор преобразовательной платы следует начинать с ЖК-панели, а не просто с желаемого типа разъема. Инженеры должны собрать полную информацию об интерфейсе панели перед размещением заказа.
Проверьте, обеспечивает ли источник одноканальный или двухканальный LVDS, разрядность, синхронизацию сигнала, требования к напряжению и конфигурацию разъема. Стандартное решение SKY-TDM поддерживает одноканальный 8-битный вход LVDS, а индивидуальные конструкции могут быть оценены с учетом различных требований.
50-контактный TTL-разъем не обязательно означает, что все ЖК-дисплеи имеют одинаковую распиновку. Данные RGB, HSYNC, VSYNC, DE, DCLK, VCOM, сигналы питания, подсветки и управления следует тщательно сравнивать с определением платы преобразования.
Разрешение ЖК-дисплея, частота пикселей, горизонтальная и вертикальная синхронизация, а также требования к синхронизации должны соответствовать конфигурации платы. Для разных моделей ЖК-дисплеев может потребоваться настройка прошивки или оборудования.
На этапе выбора следует учитывать положение разъема, длину кабеля, размеры печатной платы, монтажные отверстия и доступное пространство для установки. Компактная печатная плата, изготовленная по индивидуальному заказу, может упростить интеграцию в оборудование с ограниченным внутренним пространством.
Для промышленных проектов первоначальная выборка является лишь частью решения о закупке. Покупатели также должны оценить техническую поддержку, возможности индивидуальной настройки, контроль качества, испытания образцов, производственные мощности и долгосрочную доступность продукта.
Для промышленных покупателей ценность преобразовательной платы выходит за рамки простого преобразования сигналов. SKY-TDM позиционирует свое решение как часть более широкой услуги по интеграции промышленных дисплеев, поддерживая проекты OEM и ODM от оценки совместимости до производства.
Ключевые преимущества включают в себя:
Этот универсальный подход может быть особенно полезен OEM-производителям, которым нужна плата преобразования, адаптированная к конкретному ЖК-дисплею, а не универсальная плата разработки. Подтвердив модель ЖК-дисплея, определение интерфейса, разрешение, разъем и механические требования в начале проекта, инженеры могут снизить риски совместимости перед массовым производством.
Стандартное решение предназначено для совместимых TFT ЖК-панелей с использованием 50-контактного интерфейса TTL/RGB. Точная совместимость зависит от определения контактов ЖК-дисплея, синхронизации, разрешения, напряжения и других электрических требований.
Да. Для проектов OEM и ODM типы разъемов, назначения контактов, длины кабелей и определения интерфейсов могут быть настроены в соответствии с целевым ЖК-дисплеем и структурой оборудования.
Да. Различные разрешения ЖК-дисплея и требования к синхронизации можно оценить для соответствующих конфигураций оборудования или прошивки. Инженеры должны предоставить точную модель ЖК-дисплея или техническое описание для оценки совместимости.
Да. Плата предназначена для интеграции промышленных дисплеев и поддерживает диапазон рабочих температур от -20°C до +70°C. Компоновка печатной платы, схема питания и архитектура сигналов оптимизированы для стабильной работы в ресурсоемких приложениях.
Да. Могут быть предоставлены соответствующие кабельные сборки, включая кабели LVDS, кабели подсветки, силовые кабели и специальные жгуты, где это необходимо.
Стандартная версия поддерживает одноканальный 8-битный вход LVDS. Требования к двухканальному LVDS можно оценить для разработки индивидуальной платы в соответствии с временными параметрами и спецификациями интерфейса целевого ЖК-дисплея.
Да. Выборочная оценка настоятельно рекомендуется для промышленных проектов. Тестирование платы преобразования с реальной ЖК-панелью и системным контроллером позволяет проверить совместимость сигналов, качество изображения, синхронизацию, работу подсветки и механическую интеграцию перед серийным производством.
АнПлата преобразования сигналов LVDS в TTLможет быть эффективным решением, когда современным системам на базе LVDS необходимо работать с существующими TTL/RGB TFT ЖК-панелями. Сочетая стабильное преобразование сигнала, промышленную конструкцию печатной платы, интегрированное управление подсветкой, настройку VCOM и возможности индивидуальной настройки, он может помочь OEM-производителям упростить интеграцию дисплеев, одновременно расширяя удобство использования существующего ЖК-оборудования. Для проектов, требующих индивидуальных интерфейсов, оценки совместимости ЖК-дисплеев, подбора кабелей или поддержки производства, выбор опытного партнера по промышленным дисплеям может сделать переход от прототипа к массовому производству намного более эффективным. Если вы ищете надежного китайского производителя и поставщика индивидуальныхПлата преобразования сигналов LVDS в TTL, связаться с намис вашей моделью ЖК-дисплея, определением интерфейса, разрешением и системными требованиями, чтобы обсудить подходящее решение с командой инженеров SKY-TDM.
